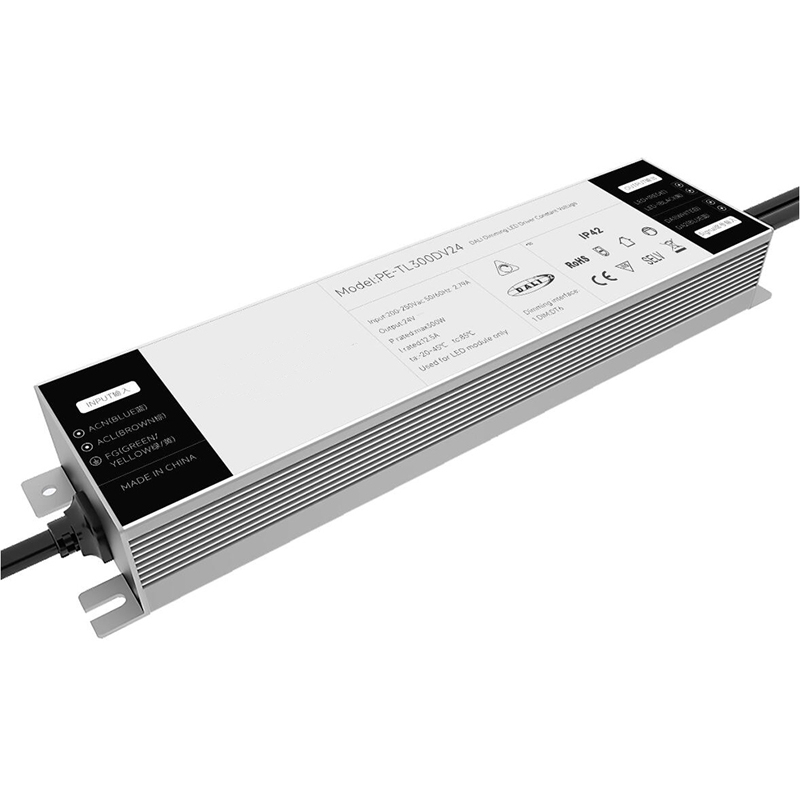

مشغل LED بجهد ثابت 300 وات

إن مشغل DALI LED ذو الجهد الثابت 300W هو نوع من مشغلات LED المصممة خصيصًا للعمل مع أنظمة الإضاءة LED التي تتطلب مصدر طاقة بجهد ثابت. وهو متوافق مع بروتوكول التحكم DALI (واجهة الإضاءة الرقمية القابلة للعنونة)، والذي يسمح بالتحكم الرقمي وتعتيم مصابيح LED.

إرسال استفسار

يعتمد PE-TL300DV عملية لحام غلاف الألومنيوم الخاصة، وغطاء الألومنيوم وتبديد الحرارة الداخلي من هلام السيليكا، واستخدام أكثر استقرارًا، وجميع المواد الخام هي علامات تجارية من الخط الأول، وتتجاوز الرقائق المستوردة. يتطابق تصميم التعتيم العميق مع نظام التعتيم الذكي لمختلف العلامات التجارية في السوق. جهد مضاد للارتفاع 2 كيلو فولت، تعتيم سلس، بدون اصطرابي، ضوضاء منخفضة في عملية التعتيم.

سمات:

1. تتوافق واجهة Dali القياسية مع معايير Dali 144

2. شهادة Dali2، عضو دالي

3. التحكم الرقمي، والإخراج لا وميض

4. نطاق إدخال التيار المتردد العام الدولي 100-250 فولت

5. تبريد الهواء الطبيعي، مقاوم للرطوبة، التوصيل الحراري، عملية تبديد الحرارة من هلام السيليكا

6. منحنى يعتم العمق المطور ذاتيًا

7. وظائف حماية متعددة

8. عملية لحام الألومنيوم الخاصة، تصميم صغير الحجم للغاية

9. يتوافق مع معيار ERP، واستهلاك الطاقة الاحتياطية أقل من 0.5W

10. الحجم: 265*63*35 مللي متر

قائمة النماذج:

مشغل LED بجهد ثابت 300 وات

مسلسل	نوع ديمج	نموذج	مدخل	قوة	الجبهة الوطنية	الجهد الناتج	التيار الخارج
بي-IL60DV 60 واط	دالي	بي-IL60DV24	تيار متردد 100 فولت-250 فولت	60 واط	0.96PF ثد <10%	24 فولت	2.5A
		بي-IL60DV12				12 فولت	5A
بي-IL100DV 100 واط	دالي	بي-IL100DV24	تيار متردد 100 فولت-250 فولت	100 واط	0.96PF ثد <10%	24 فولت	4.17A
		بي-IL100DV12				12 فولت	8.3 أ
بي-IL150DV 150 واط	دالي	بي-IL150DV24	تيار متردد 100 فولت-250 فولت	150 واط	0.96PF ثد <10%	24 فولت	6.25 أ
		بي-IL150DV12				12 فولت	10 أ
بي-TL250DV 250 واط	دالي	بي-TL250DV12	تيار متردد 100 فولت-250 فولت	250 واط	0.96PF ثد <10%	24 فولت	10.41 أ
		بي-TL250DV24				12 فولت	20.83A
بي-TL300DV 250 واط	دالي	بي-TL300DV12	تيار متردد 100 فولت-250 فولت	300 واط	0.96PF ثد <10%	24 فولت	12.5A
		بي-TL350DV24				12 فولت	25 أ

طلب:

1. ضوء الشريط Led

2. إضاءة الفيلا الذكية

3. يمكن توصيله بنظام الإضاءة الذكي DALI

4. إضاءة المتحف

تخصيص:

نموذج		بي-TL300DV24	بي-TL300DV12
انتاج	الجهد الناتج	24 فولت تيار مستمر	12 فولت تيار مستمر
	ماكس الناتج الجهد	12.5A	25 أ
	لا يوجد تحميل الجهد الناتج	24 فولت تيار مستمر	12 فولت تيار مستمر
	نطاق طاقة التحميل	0-12.5A	0-25 أ
	انتاج الطاقة	0-300 واط	0-300 واط
	مستوى ستروب	لا وميض
	نطاق التعتيم	0 ~ 100%، يبدأ LED عند 0.03% ممكن.
	تردد تعتيم PWM	> 3600 هرتز
	الدقة الحالية	±3%
	وضع خفض الطاقة	وظيفة الذاكرة عند انقطاع التيار الكهربائي
مدخل	واجهة يعتم	دالي (IEC62386) تيار التحكم في الإشارة <2 مللي أمبير
	مدى جهد المدخلات	100-250 فولت
	تكرار	50/60Hz
	المدخلات الحالية	<1.7A ac100v
	عامل القوى	PF> 0.98/100 فولت تيار متردد (عند التحميل الكامل)
	ثد	230Vac@THD <8% (عند التحميل الكامل)
	الكفاءة (النوع)	89%	88%
	الطاقة الاحتياطية	0.4 واط
	تيار التدفق (النوع)	بداية باردة48A@230Vac
	مكافحة الطفرة	L-N: 2 كيلو فولت
	التسرب الحالي	<0.25 مللي أمبير/230 فولت تيار متردد
بيئة	درجة حرارة العمل	تا: 45 درجة مئوية ح: 80 درجة مئوية
	رطوبة العمل	20 ~ 95% رطوبة نسبية، غير متكثفة
	درجة حرارة التخزين، الرطوبة	-40 ~ 80 درجة مئوية، 10 ~ 95% ر
	معامل الحرارة	±0.03%/درجة مئوية (0-50) درجة مئوية
	اهتزاز	10~500 هرتز، 2G، 12 دقيقة/دورة واحدة، فترة 72 دقيقة. كل منها على طول المحاور X، Y، Z.
حماية	الحماية من الحرارة الزائدة	ضبط أو إيقاف تشغيل تيار الإخراج بذكاء إذا كانت درجة حرارة ثنائي الفينيل متعدد الكلور ≥110 درجة مئوية، يتم استردادها تلقائيًا.
	حماية من زيادة الحمولة	قم بإيقاف تشغيل الخرج عندما تكون الطاقة المقدرة ≥102%، ويتم الاسترداد التلقائي.
	حماية ماس كهربائى	يتم إيقاف التشغيل تلقائيًا في حالة حدوث ماس كهربائي، ويتم الاسترداد التلقائي.
	حماية عدم التحميل	إخراج الجهد المستمر.
أمان & إي إم سي	تحمل الجهد	الإدخال/الإخراج/الإخراج: 3750 فولت تيار متردد
	مقاومة العزلة	الإدخال/الإخراج/الإخراج: 100 ميجا أوم/500 فولت تيار مستمر/25 درجة مئوية/70% رطوبة نسبية
	معايير السلامة	إيك/EN61347-1، إيك/EN61347-2-13
	انبعاث EMC	EN55015، EN61000-3-2 الفئة C، IEC61000-3-3
	حصانة EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	معيار اختبار ستروب	إيي 1789
آحرون	البعد	2656335 مللي متر (الطول × العرض × الارتفاع)
	التعبئة	صندوق
	الوزن (غيغاواط)	604 جرام ± 10 جرام

البعد:

ملصق:

الاسلاك الرسم البياني:

الحالات غير الطبيعية وطرق العلاج المناسبة لها:

واجهة الإضاءة الرقمية القابلة للعنونة (DALI)

سترسل الوحدة التابعة DALI البيانات فقط لطلبات الوحدة الرئيسية، أي أنها ستعتمد وضع الرد على الأوامر

هناك 64 وحدة تابعة على الأكثر في نفس شبكة DALI، كل وحدة لها عنوان منفصل (عنوان قصير)، ويمكن أيضًا تخصيص وحدة تابعة لمجموعة معينة، ويمكن أن تنتمي وحدة تابعة إلى مجموعة مختلفة، ويمكن أن توجد وحدة تابعة ما يصل إلى 16 مجموعة في نفس الوقت، يمكن لكل وحدة ضبط 16 سيناريو.

الملامح الرئيسية لبروتوكول دالي

1) الاتصال التسلسلي غير المتزامن.

2) معدل باود 1200، باستخدام تنسيق ترميز مانشستر.

3) اثنان يكمن إشارة تفاضلية.

4) المستوى العالي عندما يكون الجهد التفاضلي أكبر من 9.5 فولت.

5) المستوى المنخفض عندما يكون الجهد التفاضلي أقل من 6.5 فولت.

6) تتحكم الوحدة الرئيسية في عملية الاتصال.

7) يمكن لحافلة DALI واحدة الاتصال بـ 64 وحدة تابعة.

8) يمكن معالجة كل وحدة تابعة على حدة.

دالي المواصفات الكهربائية

في حالة الخمول، من طريقة وحدة الآلة للتحكم في الناقل:

1) إنتاج الطاقة العالية في الوقت العادي، وعدم التدخل في إشارة الانتظار.
