مصدر طاقة مزدوج الإخراج UPS SMPS 48V 54V 500W

إن مصدر الطاقة KDC500-48 مزدوج الإخراج UPS SMPS 48V 54V 500W الذي تقدمه شركة Starwell الرائدة في الصين هو مصدر طاقة تحويل غير منقطع عالي الأداء بقدرة 500 وات مصمم خصيصًا لأنظمة إضاءة LED المهمة وأنظمة النسخ الاحتياطي للتيار المستمر. ويتميز بمخرجين مستقلين: يوفر CH1 +48V عند 8.2A للأحمال الرئيسية، بينما يوفر CH2 +54V عند 2A مخصصًا لشحن البطارية.

إرسال استفسار

كشركة مصنعة محترفة في الصين، شركة Starwell تود أن تقدم لك UPS عالي الجودة ذو الإخراج المزدوج SMPS 48V مصدر طاقة 54 فولت 500 واط. يعد KDC500-48 مخرجًا مزدوجًا متطورًا بقدرة 500 واط مزود الطاقة غير المنقطعة (UPS) مصمم خصيصًا لمصابيح LED المهمة أنظمة الإضاءة وتطبيقات النسخ الاحتياطي DC. تعمل مع المخرجات الاسمية 48 فولت وجهد الشحن الأقصى/الذروي 54 فولت، هذه الوحدة يدمج بسلاسة تقنية مصدر الطاقة (SMPS) مع وظيفة النسخ الاحتياطي للبطارية.

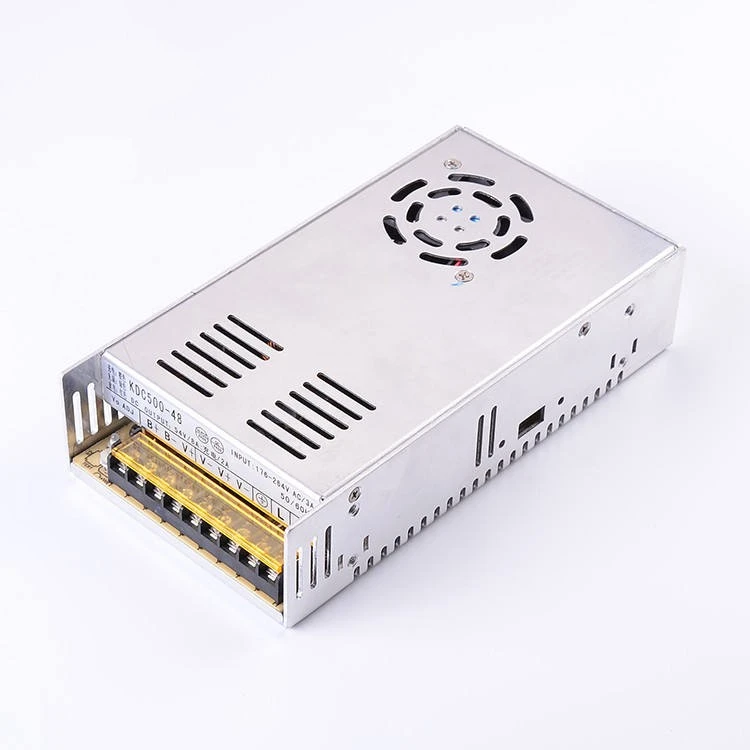

Dual Output UPS SMPS 48V 54V 500W Power Supply

الشحن الذكي والحالة إشارة

مصممة للرصد في الوقت الحقيقي، يتميز مصدر الطاقة بنظام مؤشر LED ثلاثي الألوان: يشير اللون البرتقالي تقوم الوحدة بشحن البطارية المتصلة بشكل نشط، ويؤكد اللون الأخضر أ حالة الشحن الكامل، ويشير اللون الأحمر إلى أن النظام في حالة تفريغ الوضع (يعمل على بطارية احتياطية). هذه التعليقات المرئية الواضحة تسمح بذلك تقييم فوري للحالة بدون معدات اختبار إضافية.

بنية الإخراج المزدوج

على عكس مصادر الطاقة القياسية، فإن يوفر KDC500-48 أطرافًا منفصلة لتوصيل الحمل والبطارية التكامل. يسمح التصميم ثنائي الإخراج بتشغيل مصباح LED الخاص بك في نفس الوقت المعدات مع الحفاظ على الشحن الأمثل على بطارية احتياطية. عندما AC فشل الإدخال، وتنتقل الوحدة تلقائيًا وبسلاسة إلى طاقة البطارية، ضمان التشغيل بدون توقف لإضاءة الطوارئ أو أنظمة الأمان أو شاشات العرض الصناعية.

ضمان الجودة والسلامة

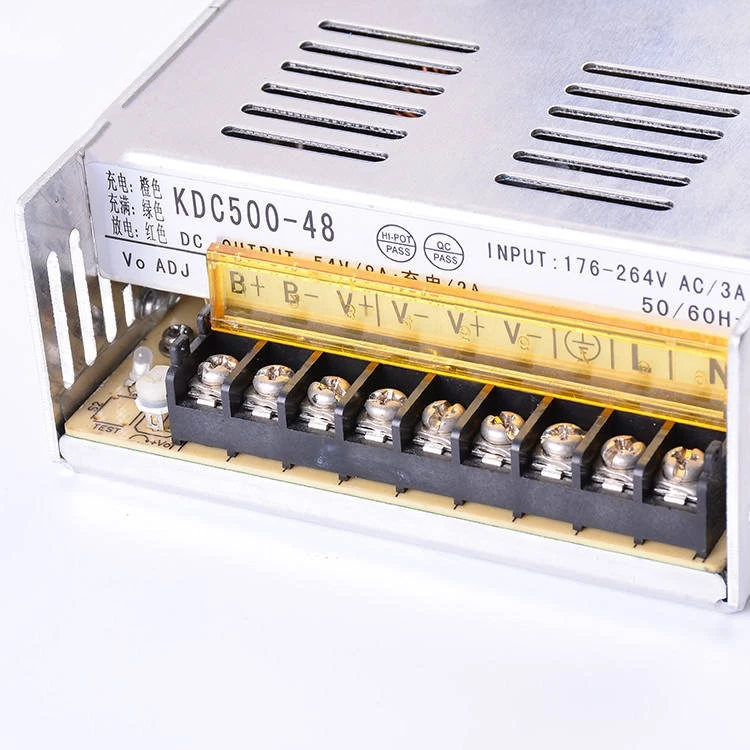

تخضع كل وحدة لمصنع صارم الاختبار، كما يتضح من اختبار HI-POT (الإمكانات العالية) ومراقبة الجودة علامات المرور وطوابع المرور مرئية على الوحدة. هذا يؤكد اختبار قوة العزل الكهربائي والامتثال لمراقبة الجودة. المدخلات يقبل 176-264 فولت تيار متردد عند 3 أمبير، 50/60 هرتز، مما يجعله متوافقًا مع المعايير الفولتية الصناعية العالمية.

متينة ويمكن التحقق منها

تخطيط المحطة واضح المسمى (B+، B-، V+، V-)، مما يبسط الأسلاك الميدانية. العلامات الجسدية اقتراح عملية خط تجميع قوية ومعتمدة.

مواصفات المنتج:

1، صغيرة الحجم، عالية الطاقة؛
2، مجموعة واسعة من مدخلات التيار المتردد الجهد الكهربي؛
3، ماس كهربائى، الزائد، حماية الجهد الزائد.
4، والجهد الناتج الأخرى أيضا يمكن أن يتم، مثل as18V، 21V، 42V الخ.
المعلمة رقم الصنف		KDC500-48
		CH1	CH2
الإخراج	الجهد الناتج	+48 فولت	+54 فولت (الشحن)
	التصنيف الحالي	8.2 أ	2 أ
	نطاق الإخراج الحالي	0- 8.2 أ	0-2 أ
	القوة المقدرة	501.6 واط
	تموج	150mVp-p	200mVp-p
	ADJ.نطاق الإخراج	±10%
	دقة الإخراج	±5%	±5%
	تنظيم الخط	±0.5%	±1%
	تنظيم الحمل	±0.5%	±0.4%
	إعداد، صعود، انتظر الوقت	300 مللي ثانية ، 50 مللي ثانية ، 20 مللي ثانية
مدخل	نطاق جهد الإدخال	88 ~ 132 فولت، 176 ~ 264 فولت تيار متردد
	الإدخال الحالي	6 أمبير/115 فولت، 3 أمبير/230 فولت تيار متردد
	تردد الإدخال	47 ~ 63 هرتز
	كفاءة	>85% عند 220 فولت تيار متردد
	تيار التدفق	بداية باردة 40 أمبير/230 فولت
	التسرب الحالي	<0.5 مللي أمبير/240 فولت تيار متردد
حماية	حماية من الحمل الزائد	105~150%
	على الجهد	------
بيئة	درجة حرارة العمل، الرطوبة	-20~50 درجة مئوية، 10~90% رطوبة نسبية، لا التكثيف
	درجة حرارة التخزين، الرطوبة	-20~85 درجة مئوية، 10~95% رطوبة نسبية.
	معامل الحرارة	±0.03%/°C(0~50°C)
	اهتزاز	10 ~ 500 هرتز، 2G 10 دقيقة / دورة واحدة، فترة لمدة 60 دقيقة. كل محاور
السلامة وEMC	معايير السلامة	GB4943
	تحمل الجهد	I/P-O/P، I/P-FG:1.5KV؛O/P-FG:0.5KVAC 1 دقيقة.
	مقاومة العزل	I/P-O/P، I/P-FG، O/P-FG:500VDC/100 متر أوم
	معايير إي إم سي	------

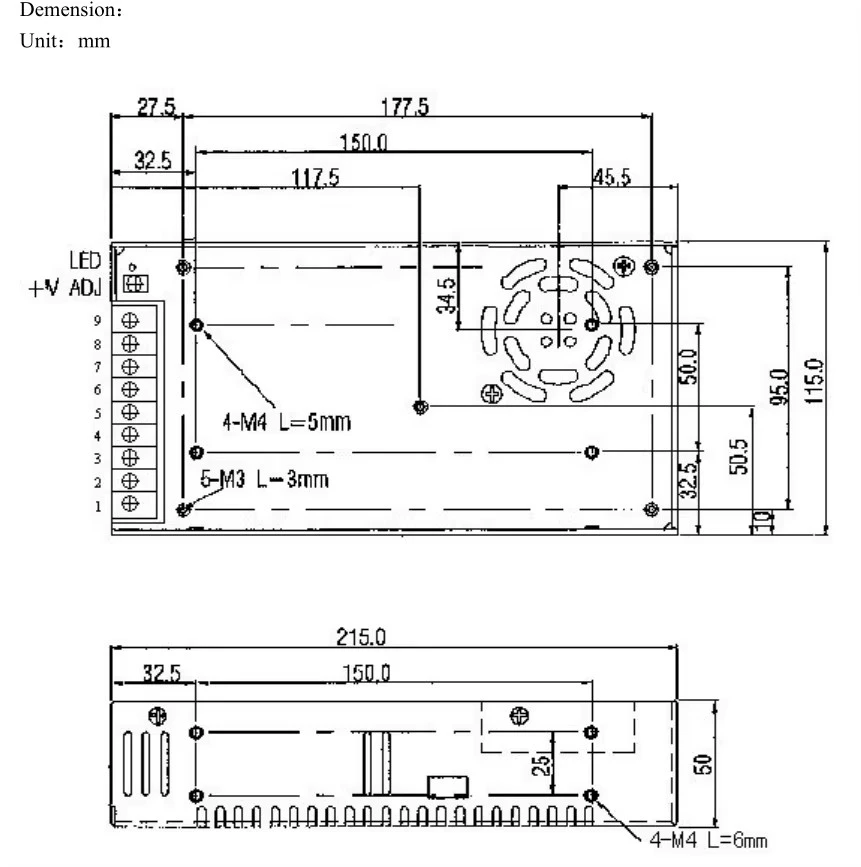

آخر	البعد	215 × 110 × 50 ملم
	وزن	1 كجم

ملحوظة:

1. جميع المعلمات مدخلات 220VAC، الحمل المقنن، المحيط درجة الحرارة 25 درجة مئوية، مقاسة في ظروف 70% الرطوبة. 2. الدقة: تتضمن تسامح الإعداد، وتنظيم الخط، تنظيم الحمل وما إلى ذلك؛ 3. اختبار التموج: خيوط بطول 30 سم تربط الطاقة العرض والحمل على جانب التحميل و0.1u و47u يتم قياس مكثف لذبذبات 20 ميجا هرتز عند الحمل نهاية؛ 4. تنظيم الخط: في ظروف الحمل المقدرة، والإدخال تغيرات الجهد من المنخفض إلى العالي المقاسة؛ 5. تنظيم الحمل: حمل الإخراج المقاس من 20% تم قياس تغيير الحمل حتى 100%، ويتم تثبيت الحمل الآخر عند 60% من الحمل؛

بفضل الطاقة المقدرة الإجمالية التي تبلغ 500 واط، تدمج هذه الوحدة بسلاسة تقنية SMPS مع UPS الوظيفة. في ظل التشغيل العادي للتيار المتردد، فإنه يعمل على تشغيل الأجهزة المتصلة أثناء التشغيل الحفاظ على الشحن الأمثل للبطارية الاحتياطية. عندما تنقطع طاقة الإدخال، ينتقل العرض تلقائيًا إلى وضع البطارية، مما يضمن عدم التوقف عن العمل تشغيل الإضاءة في حالات الطوارئ، وأنظمة الأمن، والشاشات الصناعية.

يقبل KDC500-48 نطاقًا واسعًا من الإدخال يتراوح بين 88 و132 فولت تيار متردد أو 176–264 فولت تيار متردد (قابل للتحديد)، مع كفاءة > 85% عند 220 فولت تيار متردد. الجهد الناتج قابل للتعديل في حدود ±10% عبر مقياس الجهد الموجود على متن الطائرة. تموج هو أبقى منخفضًا عند 150mVp-p على CH1 و200mVp-p على CH2، مما يجعله مناسبًا تطبيقات LED الحساسة للضوضاء.

تشتمل الميزات الإضافية على الجهد الزائد المدمج، حماية من الحمل الزائد، وقصر الدائرة الكهربائية، ودرجة الحرارة الزائدة، وبداية باردة تيار 40 أمبير عند 230 فولت، وتيار تسرب أقل من 0.5 مللي أمبير عند 240 فولت تيار متردد. الإعداد، الارتفاع، وأوقات الانتظار هي 300 مللي ثانية، و50 مللي ثانية، و20 مللي ثانية على التوالي.

للحصول على طاقة موثوقة وغير منقطعة بجهد 48 فولت مع تقنية ذكية إدارة البطارية، فإن KDC500-48 هو الخيار الأمثل.
