كيف يقوم حاقن PoE بتزويد الكاميرات بالطاقة والشبكة

يرتبط التطوير المبكر والبناء اللاحق لنظام توريد حاقن PoE لمعدات المراقبة الأمنية ارتباطًا وثيقًا. خاصة في مرحلة البناء اللاحقة، يجب فهم المواصفات والخصائص والبروتوكولات ذات الصلة بكاميرات PoE ووحدات إمداد الطاقة PoE بشكل كامل. وبهذه الطريقة فقط يمكننا ضمان اكتمال مشروع المراقبة بكفاءة وبتكلفة منخفضة. كيف تعمل وحدة إمداد الطاقة PoE على تشغيل كاميرا المراقبة وتوفير الشبكة؟

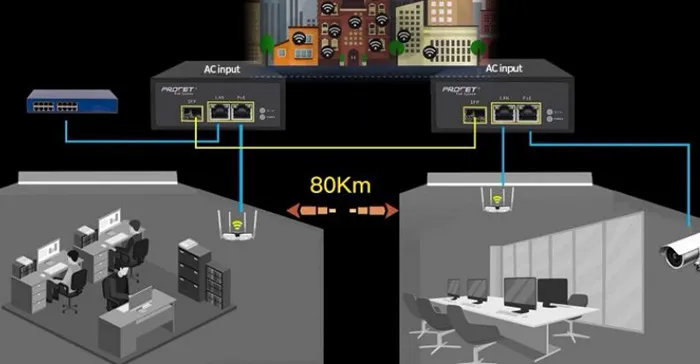

يتطلب مصدر طاقة PoE كابل شبكة واحدًا فقط لتوفير الطاقة ونقل الشبكة إلى AP (كاميرات PoE ونقطة الوصول اللاسلكية وغيرها من المعدات) في نفس الوقت. يعتمد نظام المراقبة الأمنية حل إمداد الطاقة PoE للشبكة (انظر الشكل أدناه للحصول على التفاصيل)، مما يلغي الحاجة إلى تركيب المقبس ونشر سلك الطاقة. وما إلى ذلك، وبالتالي توفير تكاليف الوقت، وتكاليف نشر الشبكة، وتكاليف عمالة التركيب، وتكاليف الصيانة اللاحقة، وما إلى ذلك. كلما زاد عدد الأجهزة التي تعمل بالطاقة عن طريق حاقن PoE المستخدمة في الشبكة، أصبحت ميزة الوقت والتكلفة أكثر وضوحًا.

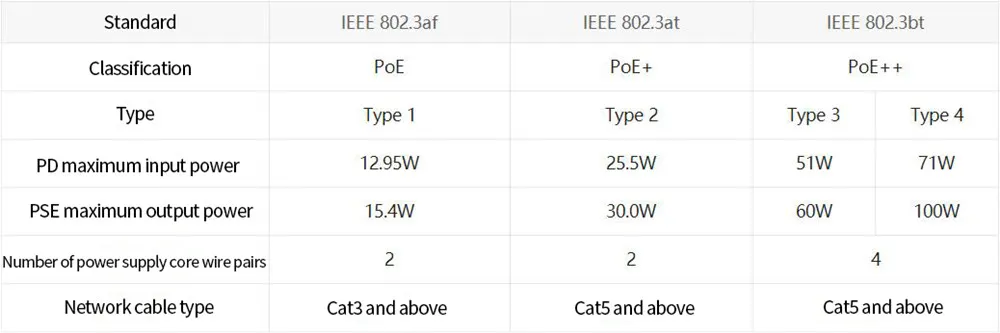

لا يوجد سوى ثلاثة معايير لوحدات إمداد حاقن PoE. تبلغ طاقة مصدر الطاقة IEEE802.3af 15.4 واط/في. قوة مصدر الطاقة 30 واط/bt. قوة مصدر الطاقة 90 واط (انظر الشكل أدناه للحصول على التفاصيل). كيف تتطابق مع مصدر طاقة PoE واستقبال طاقة PoE (كاميرا PoE)؟ على سبيل المثال:

1. عندما تكون طاقة كاميرا PoE 10 وات، يمكنك اختيار وحدة إمداد الطاقة IEEE802.3af PoE؛

2. عندما تكون طاقة كاميرا PoE 20 وات، يجب عليك اختيار وحدة إمداد الطاقة IEEE802.3802.3at PoE؛

3. تجدر الإشارة إلى أن معيار 802.3at متوافق مع معيار 802.3af، لذا عندما تكون كاميرا PoE بمعيار 802.3af، يمكنك اختيار 802.3af أو وحدة إمداد الطاقة PoE القياسية.

معيار 802.3bt متوافق مع الإصدارات السابقة مع 802.3at و802.3af.
