تقنية شاحن الشاحن OBC

1. الوظائف الأساسية والهندسة المعمارية التقنية لشواحن OBC

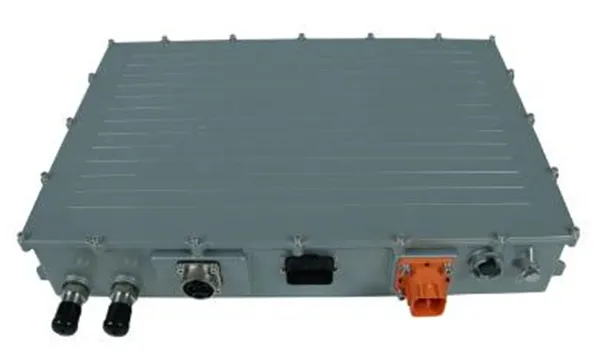

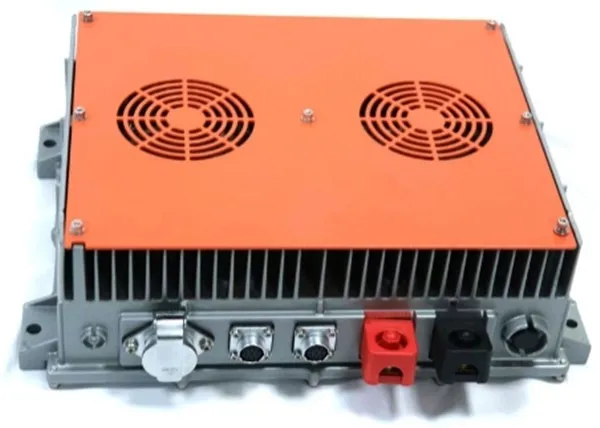

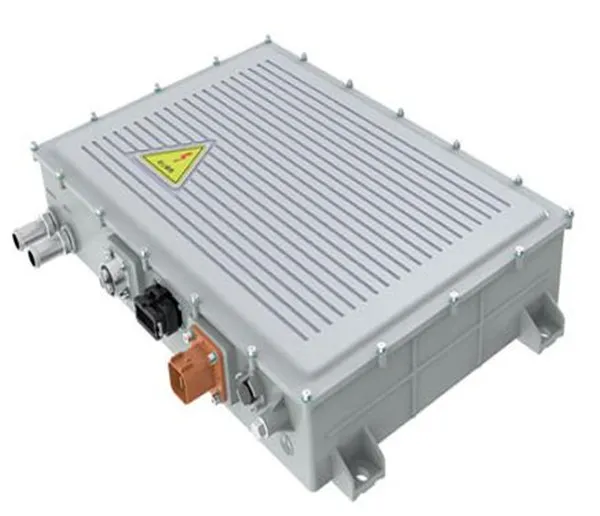

الشحنات على متن الطائرة (OBC) هي مكونات مهمة في السيارات الكهربائية (EV) ، وهي مسؤولة عن تحويل التيار المتناوب (AC) من محطات الشحن إلى تيار مباشر (DC) لإعادة شحن بطاريات الجهد العالي ‌. تدمج OBC الحديث مرحلتين أساسيتين:

(1) تحويل ‌AC/DC: يستخدم المقومات ومرشحات EMI لتحويل الشبكة AC (على سبيل المثال ، مرحلة واحدة 220 فولت أو 380 فولت ثلاث مراحل) إلى DC‌ مستقر.

(2) تحويل ‌DC/DC: يضبط مستويات الجهد والتيار لمطابقة متطلبات البطارية من خلال طبولوجيا متقدمة مثل رنين LLC أو دوائر الجسر الكامل التي تم تحويلها إلى الطور.

يحقق OBC عالي الأداء كفاءة من 90-95 ٪ من خلال دمج تصحيح عامل الطاقة (PFC) وأنظمة الإدارة الحرارية التكيفية ‌.

‌2. الميزات الهامة التي تقود التبني التجاري ‌

للمشترين المحترفين ، تحدد مواصفات OBC التالية القدرة التنافسية للمنتج:

‌Power Output ‌: تتراوح النماذج القياسية من 3 كيلو وات إلى 22 كيلو وات ، مع 11 كيلو واط+ وحدة تتيح الرسوم الكاملة لمدة 4 ساعات لبطاريات 100 كيلو واط ساعة.

‌bidirectional القدرة ‌: تطبيقات مركبة إلى الشبكة المتقدمة لـ OBC (V2G) وتطبيقات مركبة إلى تحميل (V2L) ، وتحول EV إلى وحدات تخزين الطاقة المتنقلة ‌.

‌multi-standard الامتثال ‌: التوافق مع البروتوكولات العالمية (CCS ، Chademo ، GB/T) يضمن القدرة على التكيف في السوق ‌.

آليات السلامة ‌: الحماية المتكاملة ضد الجهد الزائد ، والدوائر القصيرة ، وأخطاء العزل تلبية معايير السلامة للسيارات ISO 26262 ‌.

‌3. اتجاهات السوق الناشئة ومطالب الصناعة

يخضع النظام الإيكولوجي لشحن EV ، ويخلق فرصًا جديدة لمصنعي OBC:

‌ High-Power Charging‌: الطلب على 22 كيلو واط+ OBC يزداد ، مدفوعًا بالأساطيل التجارية و EV المتميز يتطلب أقل من ساعتين دورات الشحن.

‌ الابتكارات المادية ‌: تقلل أشباه الموصلات واسعة النطاق (SIC/GAN) بنسبة 30 ٪ مع زيادة الكفاءة إلى 97 ٪ ‌.

‌ التصميم الواحد ‌: تسمح البنى القابلة للتطوير OEM بدمج OBC مع محولات DC/DC و PDU ، وتحسين المساحة والتكلفة.

‌ الاختلافات الإقليمية:

‌europe‌: التركيز على 22 كيلو وات من ثلاث مراحل OBC لشبكات الشحن العامة.

‌ASIA‌: نماذج 6.6KW-11KW الفعالة من حيث التكلفة تهيمن على أسواق EV الخاصة.

‌4. التطبيقات الاستراتيجية عبر شرائح EV

تختلف مواصفات OBC بشكل كبير على التطبيقات المستهدفة:

‌passenger EV‌: وحدات مضغوطة 6.6KW-11KW مع تبريد سائل للتنقل الحضري ‌.

‌commercial المركبات ‌: وعرة 22kw-44kw OBC مع Can FD الاتصالات للحافلات والأساطيل اللوجستية ‌.

‌ تكامل تخزين الطاقة ‌: تمكين ثنائي الاتجاه OBC نماذج الإيرادات V2G ، وخاصة في microgrids ‌.

‌5. الابتكارات المستقبلية إعادة تعريف تقنية OBC ‌

يعطي قادة الصناعة أولوية لهذه الاتجاهات:

‌ تكامل الشحن الشحن ‌: النماذج الاستقرائية OBC القضاء على الموصلات ، مما يعزز المتانة للمركبات المستقلة ‌.

exptimization المدعوم من الطاقة ‌: تتنبأ خوارزميات التعلم الآلي بأنماط الشحن ، مما يقلل من إجهاد الشبكة خلال ساعات الذروة ‌.

‌800V توافق النظام ‌: الجيل التالي من OBC يدعم بنية بطارية 800V تقليص وقت الشحن بنسبة 50 ٪ مقارنة بـ 400V Systems‌.

extredrades الأمنية: الحذاء الآمن والبروتوكولات المشفرة للحماية من شحن هجمات البنية التحتية.

6.‌conclusion‌

بالنسبة لمصنعي وموردي OBC ، يتوقف النجاح على موازنة التطور التقني مع كفاءة التكلفة. إن إعطاء الأولوية للوظائف ثنائية الاتجاه ، وقابلية التوسع المعيارية ، والتخصيص الإقليمي ، سيحصل على الطلب المتزايد في سوق OBC العالمي. الشراكات الإستراتيجية مع مقدمي خدمات أشباه الموصلات ومشغلي الشبكات ستعمل على زيادة تعزيز وضع السوق حيث يتسارع اعتماد EV نحو عام 2030.
