هدم شاحن Apple السريع الجديد بقدرة 140 واط GaN

يأتي الشاحن السريع الجديد بقدرة 140 واط من Apple مع الطراز الجديد A3607. باعتباره ملحق شحن جديدًا تمامًا صممته شركة Apple لأجهزة الجيل التالي، فقد أثار الكشف عن A3607 اهتمامًا واسع النطاق في الصناعة بحلول الشحن الخاصة بأجهزة Apple القادمة.

نظرًا لأن مظهره وحجمه ومعلماته متماثلة بشكل أساسي مع النموذج السابق، فهل تم تعديل بنيته الداخلية؟ هل تمت ترقية المكونات الأساسية؟ مع هذه الأسئلة، أجرت شركة ChargerLAB عملية تفكيك تفصيلية لشاحن Apple السريع الجديد A3607 بقوة 140 واط على الفور، وسوف تكشف الآن عن بنيتها الداخلية الحقيقية.

ظهور شاحن أبل السريع 140 واط

تتميز العبوة بتصميم كلاسيكي بسيط، مع طباعة شعار Apple واسم المنتج والمظهر على الجهة الأمامية.

ملصق معلمة المنتج مرفق على الجانب.

سيتم تقديم صورة مقربة للمعلمات الموجودة على الملصق في قسم العرض الفعلي للمنتج لاحقًا.

يتوافق الشاحن مع أجهزة USB‑C، ويوصى رسميًا باستخدامه مع جهاز MacBook Pro مقاس 16 بوصة المزود بمنفذ MagSafe 3.

يتم تصنيع محول الطاقة محليا بتاريخ إنتاج 2026 وموديل A3607.

تتضمن الحزمة الشاحن ودليل المستخدم.

الشاحن مغلف بورق حماية لمنع الخدوش في حالته الأولية.

يتطابق مظهر الشاحن السريع الجديد بقدرة 140 واط من Apple مع الطراز السابق، مع لمسة نهائية لامعة شديدة اللمعان وانتقالات زاوية مستديرة.

يتمركز شعار Apple في الجزء الأمامي والخلفي من الجسم.

تتم طباعة معلومات معلمات الشاحن على جانب واحد من الجسم.

معلمات المنتج عن قرب

الإدخال: 100 – 240 فولت ~ 50/60 هرتز 2 أمبير

(USB PD) الإخراج: 5.2 فولت 3 أمبير، 9 فولت 3 أمبير، 15 فولت 5 أمبير، 20.5 فولت 5 أمبير، 28 فولت 5 أمبير

لقد حصل الشاحن على شهادات CCC وKC.

تتم طباعة اسم المنتج والطراز والاحتياطات على الجانب الآخر من الغلاف.

طراز الشاحن السريع الجديد بقدرة 140 واط من Apple هو A3607.

ويأتي الشاحن مزودًا بدبابيس صينية قياسية قابلة للطي، مع تصميمات مزدوجة الجناح على كلا الجانبين.

تعتمد الدبابيس تصميمًا كلاسيكيًا مستقلاً للوحدة وهي قابلة للفصل والاستبدال.

صورة مقربة لقاعدة التثبيت على شكل حرف T، والتي يمكن استخدامها أيضًا كسلك تأريض.

تم وضع علامة على غلاف الوحدة بتصنيف 250 فولت ~ 2.5 أمبير وشركة Jabil Inc.، مما يشير إلى أن وحدة الدبوس مقدمة من Jabil. ومن الجدير بالذكر أنه تمت إضافة مشبك معدني للتثبيت المساعد داخل فتحة الوحدة لضمان عدم ارتخاء الوحدة بسهولة بعد الاستخدام طويل الأمد.

بالإضافة إلى ذلك، يختلف تصميم الدبوس عن الإصدار القديم.

تم تجهيز طرف الإخراج بمنفذ USB-C واحد مع قلب بلاستيكي أبيض.

كما تم تصميم غلاف وعاء منفذ USB-C بشكل مستقل.

يبلغ طول الجسم المقاس لشاحن Apple السريع الجديد بقدرة 140 واط 95.68 ملم.

العرض 74.35 ملم.

السُمك 28.51 ملم.

تم وضع محولات الطاقة الجديدة والقديمة جنبًا إلى جنب مع شاحن Apple السريع القديم A2452 من نيتريد الغاليوم بقدرة 140 وات، حيث يكون المظهر الرئيسي والأبعاد لمحولات الطاقة الجديدة والقديمة متطابقة تمامًا.

تصور بديهي لحجم الشاحن في متناول اليد.

بالإضافة إلى ذلك، يزن المنتج حوالي 285 جرامًا.

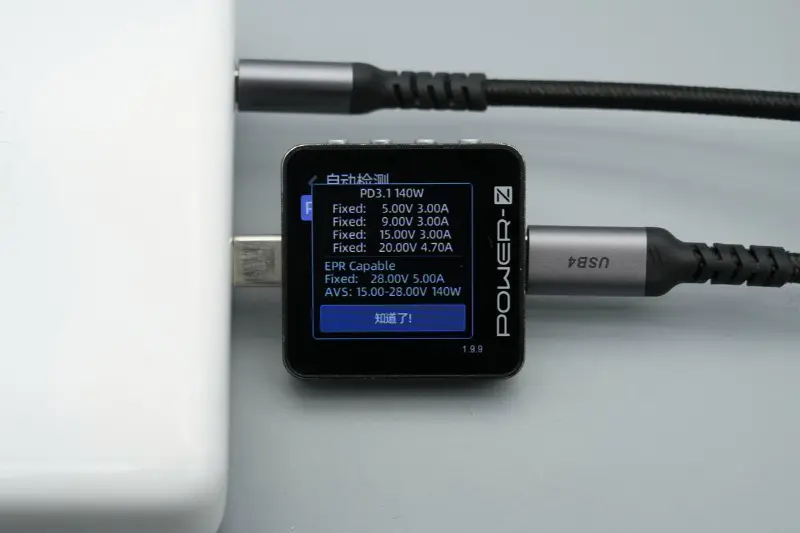

تم اختباره باستخدام ChargerLAB POWER‑Z KM003C لاكتشاف بروتوكول إخراج منفذ USB‑C، وهو يدعم بروتوكولات الشحن PD3.1 وDCP.

تُظهر حزمة PDO أن منفذ USB‑C يحتوي أيضًا على خمسة تروس ذات جهد ثابت: 5V 3A، 9V 3A، 15V 3A، 20V 4.7A، 28V 5A، بالإضافة إلى تروس جهد AVS 15-28V 140W.

عند شحن iPhone 17 Pro Max باستخدام الشاحن السريع الجديد من Apple بقدرة 140 واط، تبلغ قوة الشحن المُقاسة حوالي 36.34 واط.

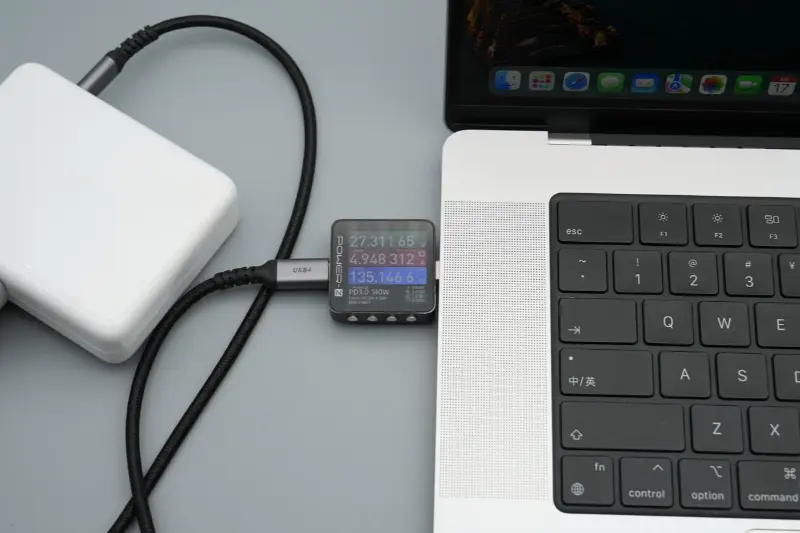

عند شحن جهاز MacBook Pro، تبلغ قوة الشحن المقاسة حوالي 135.15 واط، مما يتيح الشحن السريع بقدرة 28 فولت 5 أمبير و140 واط بنجاح.

هدم شاحن أبل السريع 140 واط

يتم فتح غلاف الشاحن عن طريق القطع على طول الجانب.

الغلاف سميك للغاية لتوفير حماية قوية، ويتم لصق الحواف لتعزيز الوحدات الداخلية.

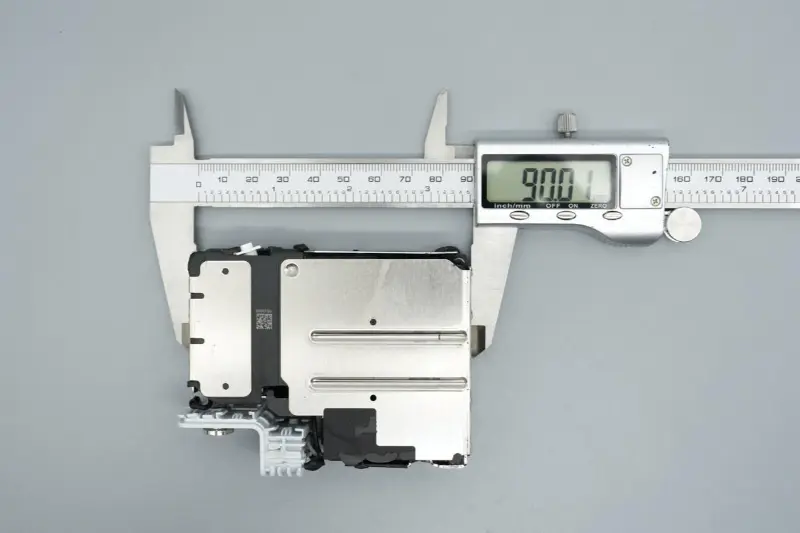

الطول المقاس للوحدة الداخلية هو 90.01 ملم.

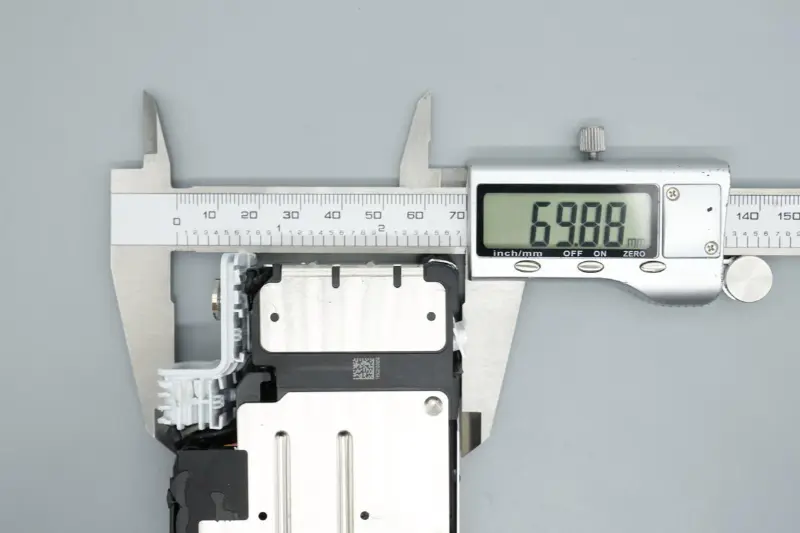

العرض 69.88 ملم.

سمك 23.52 ملم.

وحدة PCBA مغطاة بقشرتين معدنيتين متكاملتين لتبديد الحرارة بشكل موحد.

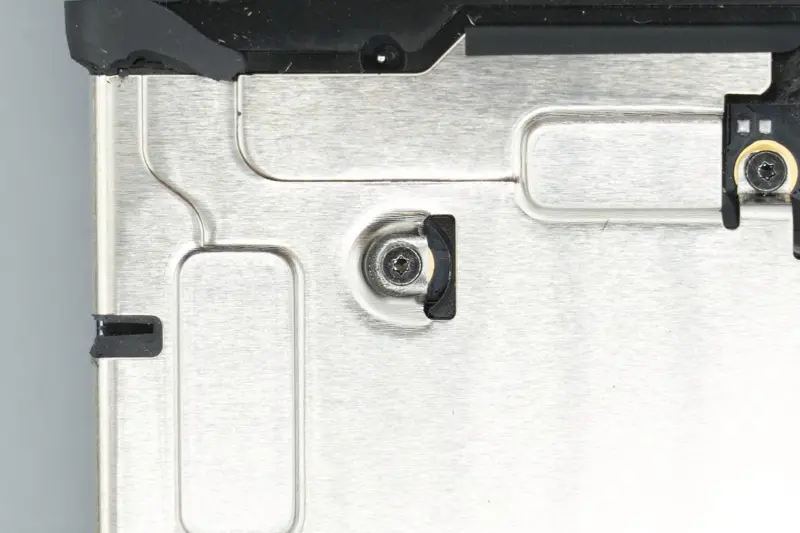

يتم تثبيت الأصداف المعدنية بمسامير.

يتم ربط الشريط العازل ببعض المناطق على الجانب.

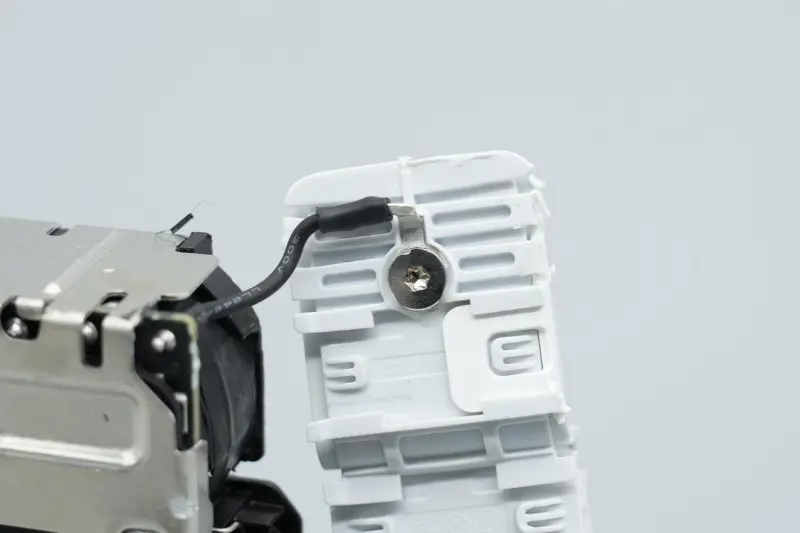

يتم توصيل سلك في طرف الإدخال بقاعدة التثبيت على شكل حرف T للتأريض.

يتم استخدام أنابيب الانكماش الحراري للعزل عند نقاط اللحام في أطراف أسلاك التيار المتردد.

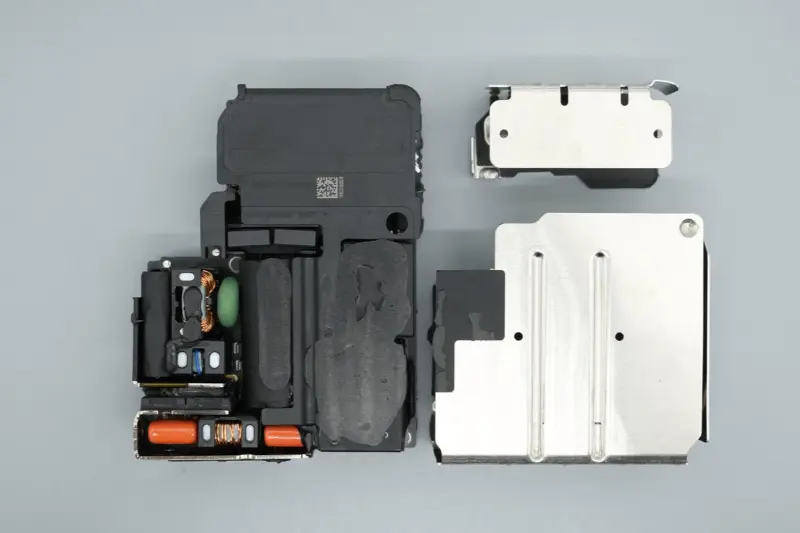

قم بإزالة البراغي لخلع الأصداف المعدنية.

يتم تطبيق معالجة العزل على الجانب الداخلي للغلاف المعدني المطابق للجزء الخلفي من اللوحة الرئيسية والمناطق الأخرى.

يغطي الغطاء البلاستيكي منطقة المحول للوحدة، ويتم لصق المكونات مثل المكثفات والمحاثات.

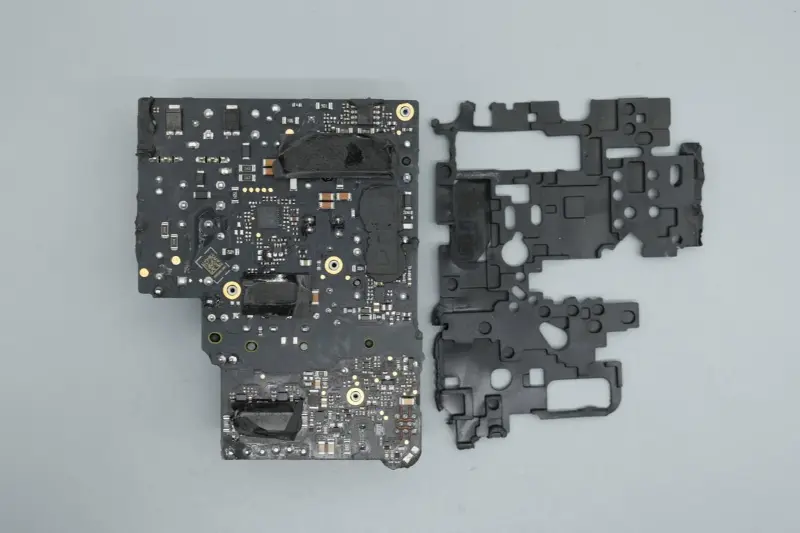

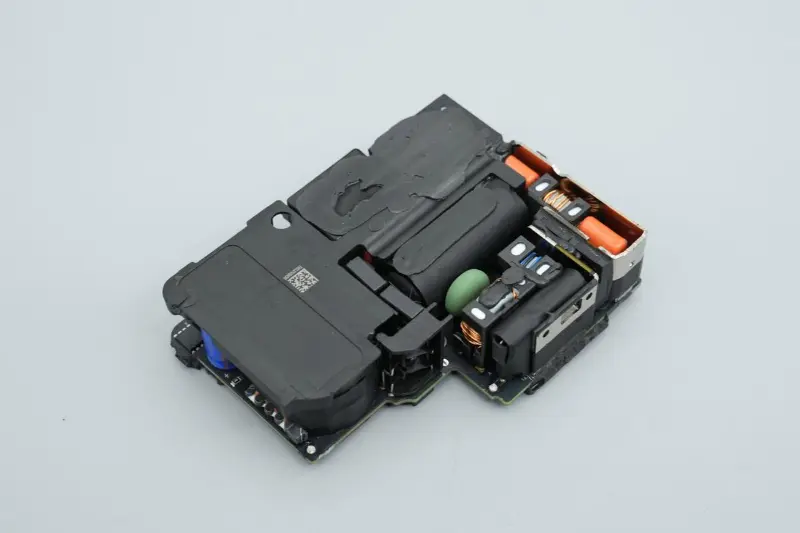

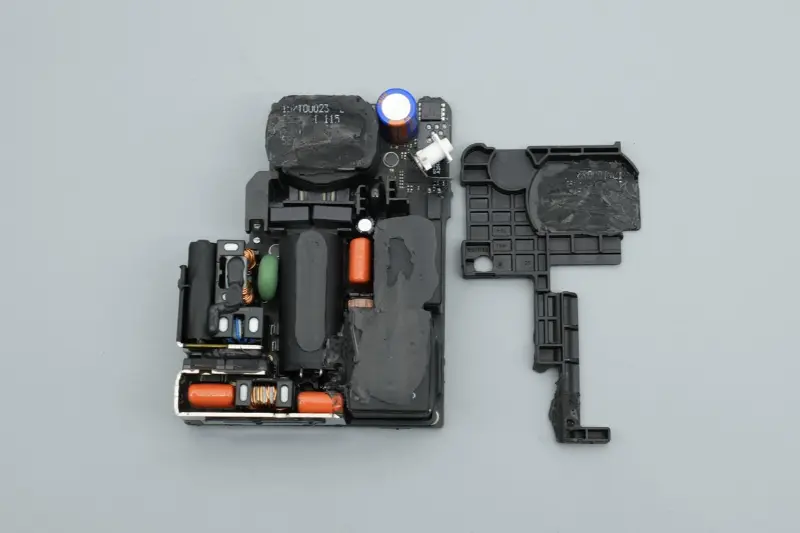

قم بإزالة الغطاء البلاستيكي، ويتم وضع إطار بلاستيكي في المنطقة الوسطى للتعزيز والعزل.

الجزء الخلفي من اللوحة الرئيسية مغطى بوسادة مطاطية ناعمة للحماية.

قم بإزالة الوسادة الواقية، ويمكنك أن ترى أنه تم تطبيق الغراء الموصل الحراري على مناطق الرقاقة المقابلة وتم إرفاق ملصقات موصلة حرارية من الجرافيت.

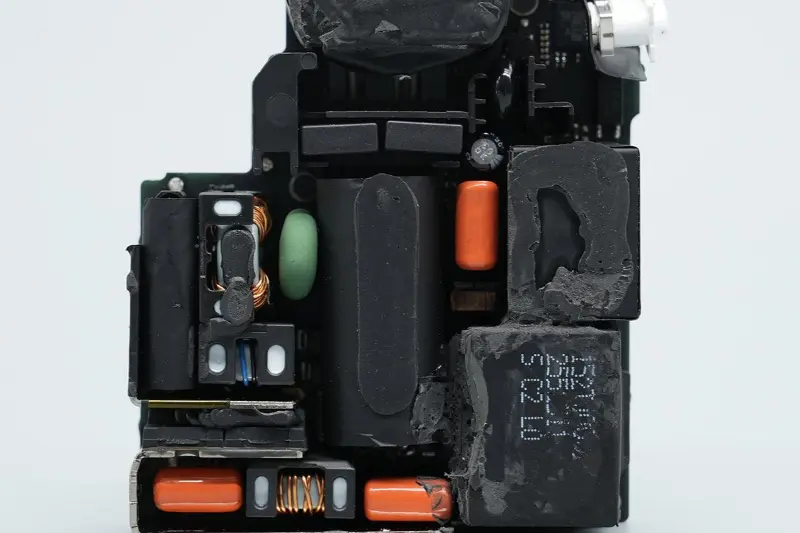

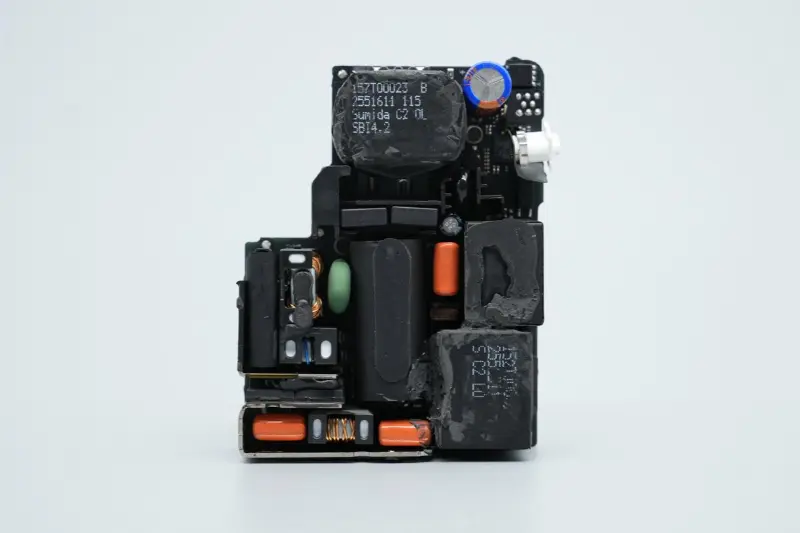

يتم ترتيب الجزء الأمامي من وحدة PCBA مع الصمامات، وملفات الحث ذات الوضع المشترك، والمكثفات الإلكتروليتية ذات المرشح عالي الجهد، ومحولات التيار، ومكثفات الأفلام، ومكثفات إمداد الطاقة، ومحثات تعزيز PFC، ومحثات التنحي، والمحولات وغيرها من الأجهزة، مع تخطيط عام مدمج ومنظم.

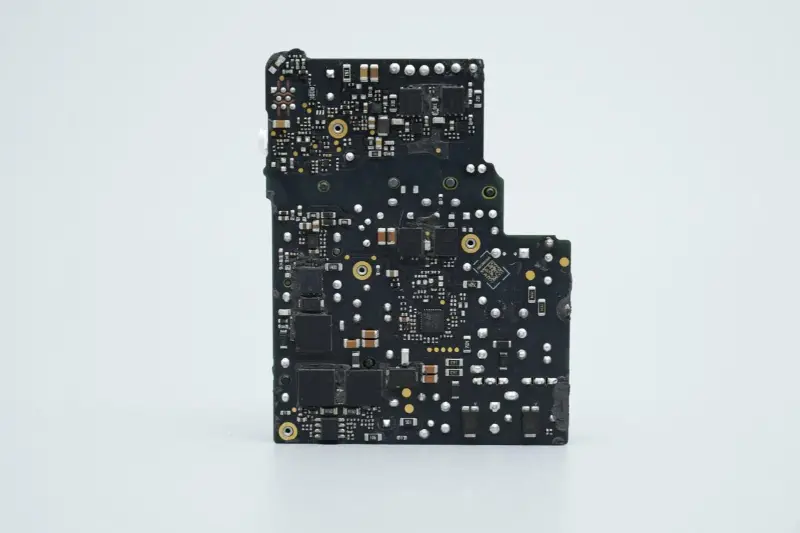

تم تجهيز الجزء الخلفي من لوحة PCB بوحدات التحكم وأنابيب MOS ذات الصلة لدائرة تعزيز PFC ودائرة إمداد الطاقة بتبديل LLC.

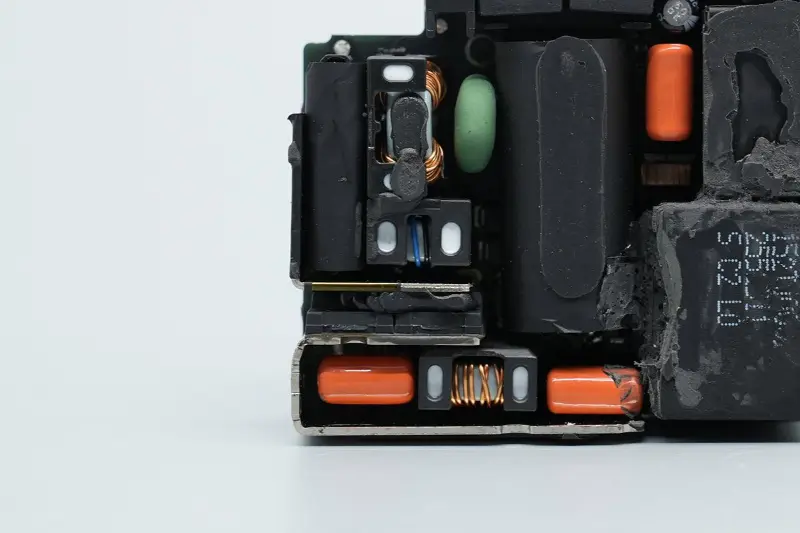

تم تركيب اثنين من المشتتات الحرارية الإضافية عند طرف الإدخال لوحدة PCBA، مع وجود أنبوبي MOS للمقوم النشط من Infineon بينهما.

تم تجهيز المنطقة المحاطة بالمشتتتين الحراريتين أيضًا بصمامات ومكثفات أمان X2 ومحثات الوضع المشترك ومكثفات ومكثفات مرشح الفيلم ومحثات المرشح وأجهزة أخرى.

يتم ترتيب المصهر أعلى مكثف الأمان X2 وملفوف بشريط.

انزع الشريط، ويمكنك أن ترى أن مكثف الأمان X2 مغطى بغلاف بلاستيكي للعزل، والمكونان ملفوفان ومثبتان بشريط.

التيار المقنن للمصهر هو 3.15 أمبير، ويتم وضع أنبوب عازل على دبوس لحام واحد.

صورة مقربة لمكثف الأمان X2 بسعة 0.22 درجة فهرنهايت.

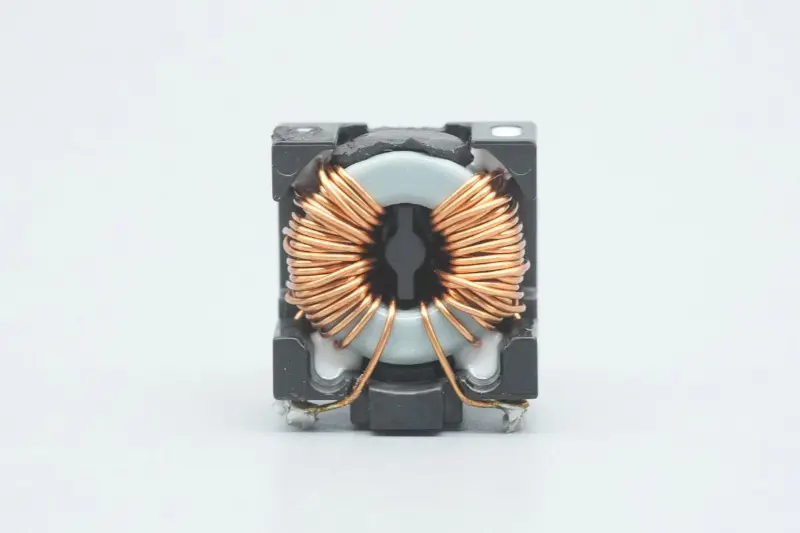

تُستخدم المحاثات ذات الوضع الشائع لتصفية تداخل EMI، وهي ملحومة بأقواس بلاستيكية.

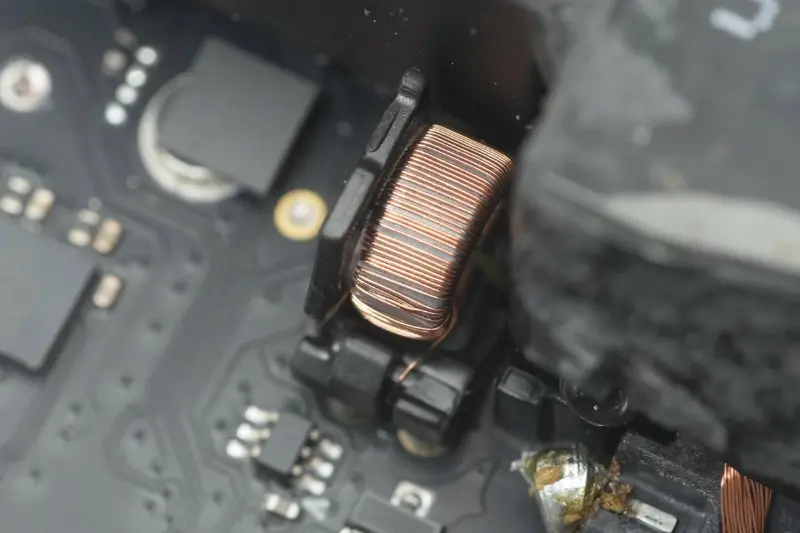

صورة مقرّبة لمحرِّض آخر ذي الوضع الشائع.

يتم استخدام مكثف TVR10621M لحماية الجهد الزائد للمدخل.

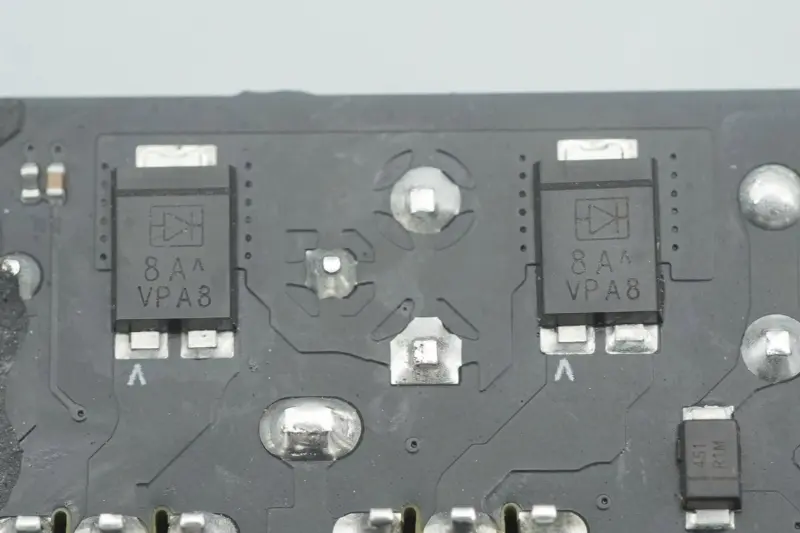

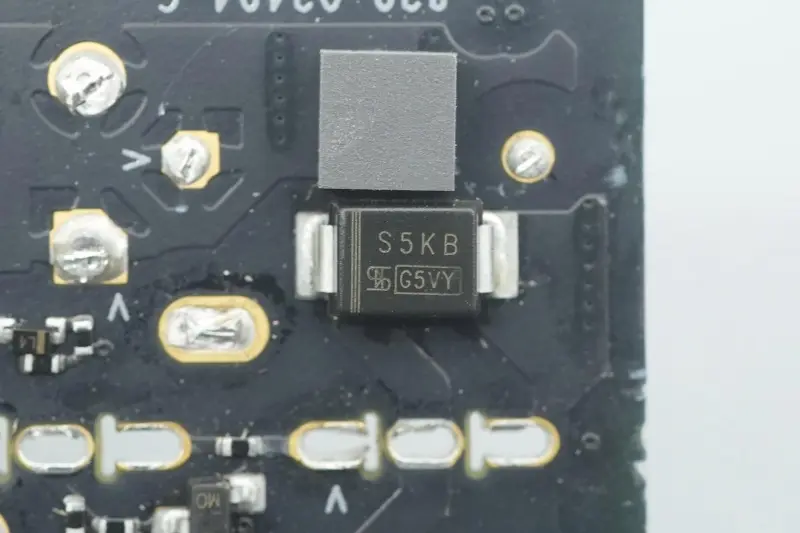

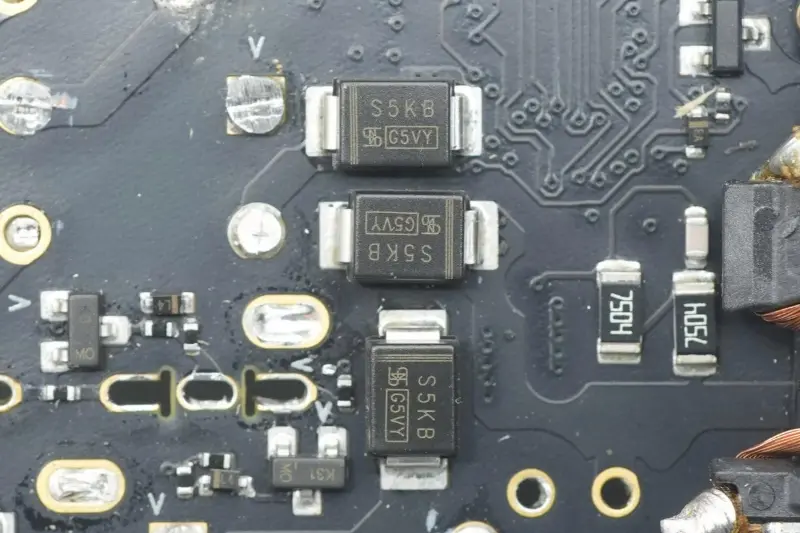

يعتمد طرف الإدخال على مقوم الجسر المكون من أربعة صمامات ثنائية.

صورة مقربة للديود الرابع.

لقطة مقرّبة للثنائيين الآخرين، مقترنين بـ Infineon CoolMOS IPA65R095C7 للتصحيح النشط.

أنبوبي MOS للمقوم النشط هما من Infineon، نماذج مخصصة لشركة Apple، تحمل علامة 65C095C7، ومعبأة في TO‑220FP، وتستخدم لتحسين كفاءة التصحيح.

لقطة مقربة لمكثفتين غشائيتين بمواصفات 1μF 450V.

صورة مقربة لمحث مرشح الحلقة المغناطيسية، معزز بالغراء.

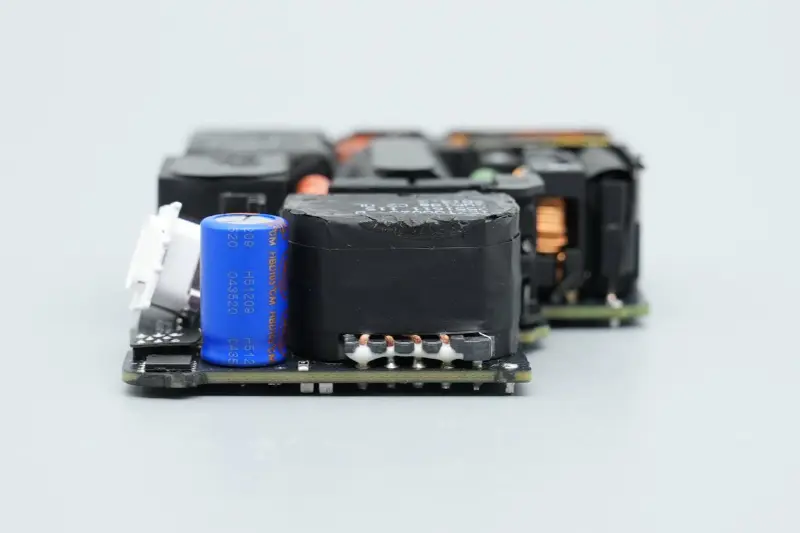

يتم تثبيت محث تعزيز PFC ومحث تنحي في الطرف الآخر.

تم تجهيز المنطقة المركزية بمكثفات إلكتروليتية ذات مرشح الجهد العالي ومحولات التيار ومكثفات الأفلام والمكثفات الرنانة ومكثفات إمداد الطاقة برقاقة التحكم الرئيسية والمكثفات Y وغيرها من الأجهزة. يتم لف المكثفات الإلكتروليتية ذات مرشح الجهد العالي بشريط عازل ويتم وضعها أفقيًا.

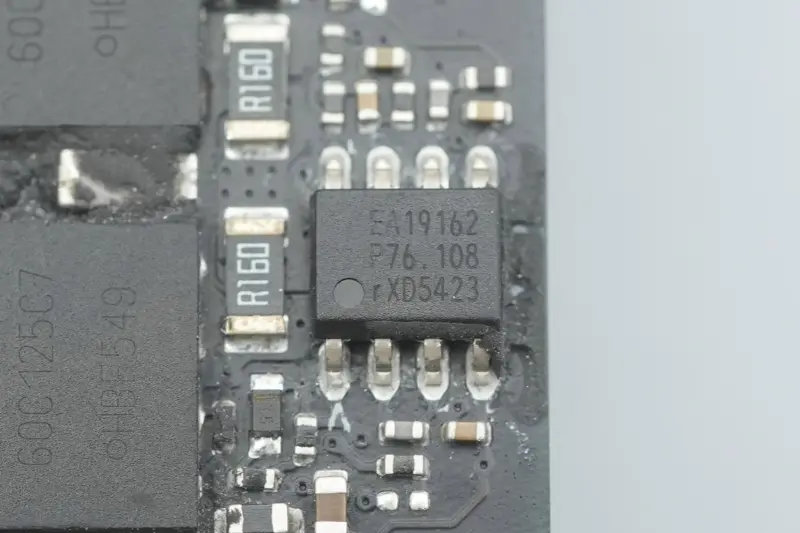

وحدة التحكم PFC هي من NXP، موديل TEA19162T، مع وظيفة تفريغ مكثف X مدمجة، وتعمل في وضع شبه الرنين أو وضع DCM. إنه يدعم نطاق جهد الإدخال من 70 إلى 276 فولت، ويدمج التشغيل الناعم والتوقف الناعم، ويوفر خرجًا منظمًا دقيقًا.

يعتمد TEA19162T تبديل الوادي أو تبديل الجهد الصفري لتقليل خسائر التبديل، ويدعم تحديد التردد لتقليل خسائر التبديل، ويدعم وضع الاندفاع لتقليل استهلاك الطاقة. معبأة في SO8.

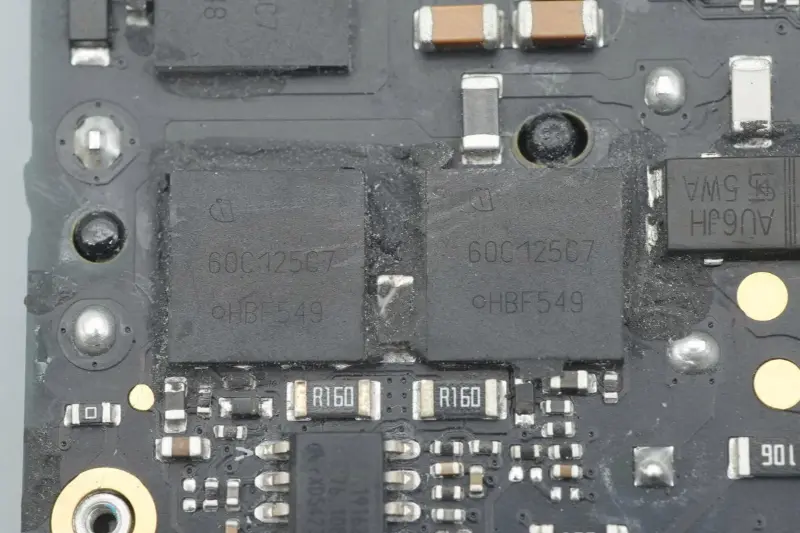

أنبوب التبديل PFC من شركة Infineon، يحمل علامة 60C125C7، ومعبأ في VSON‑4.

صورة مقربة لمحث تعزيز PFC.

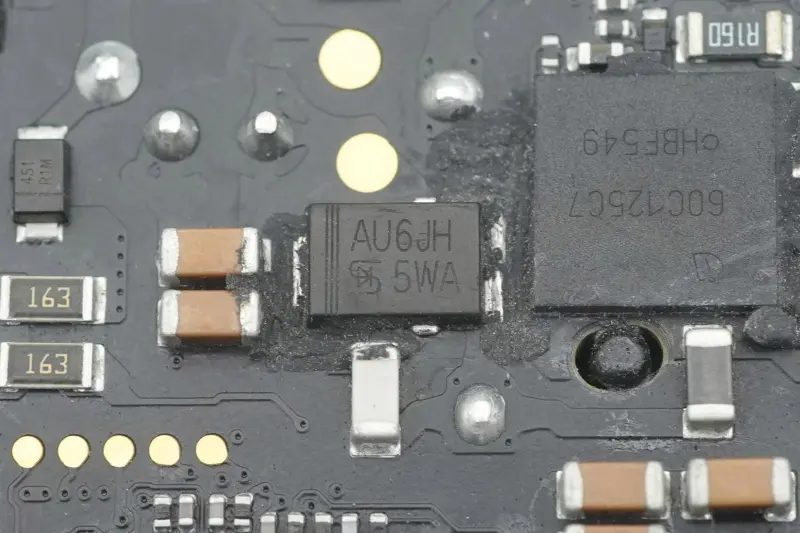

الصمام الثنائي لمقوم PFC هو من شركة أشباه الموصلات التايوانية، موديل TUAU6JH، وهو صمام ثنائي سريع الاسترداد بمواصفات 600V 6A، ومعبأ في TO‑277A.

مكثف كهربائيا مرشح الجهد العالي من Rubycon، مع مواصفات 450V 82μF.

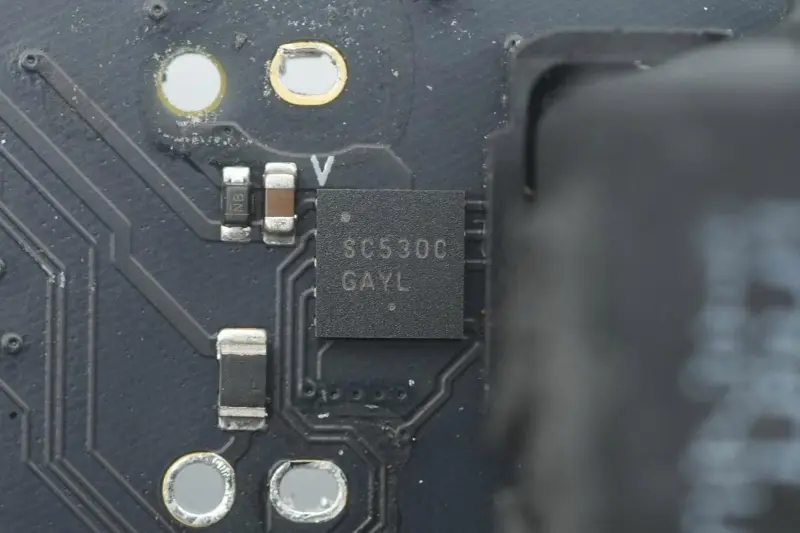

يعد برنامج التشغيل لأنابيب التبديل Infineon وSTMicroelectronics نموذجًا مخصصًا من ON Semiconductor، يحمل علامة SC530C.

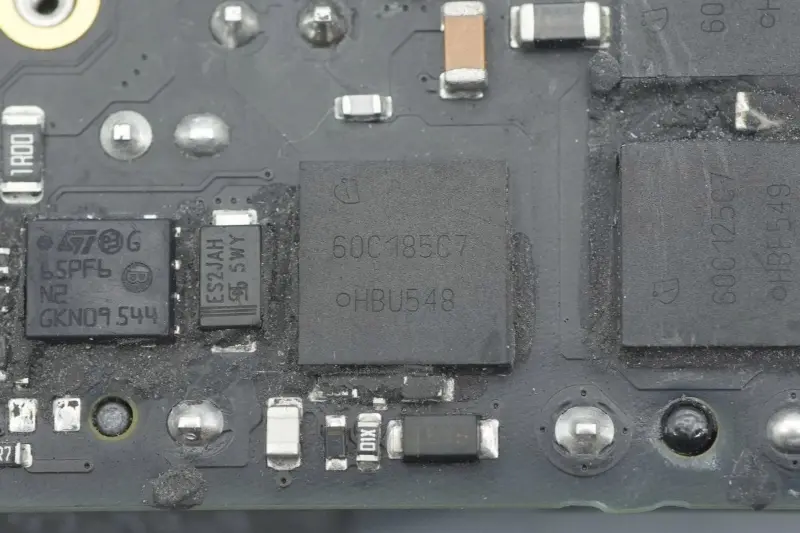

أنبوب MOS مخصص من Infineon، يحمل علامة 60C185C7، وهو نموذج مخصص لشركة Apple، ومعبأ في VSON‑4.

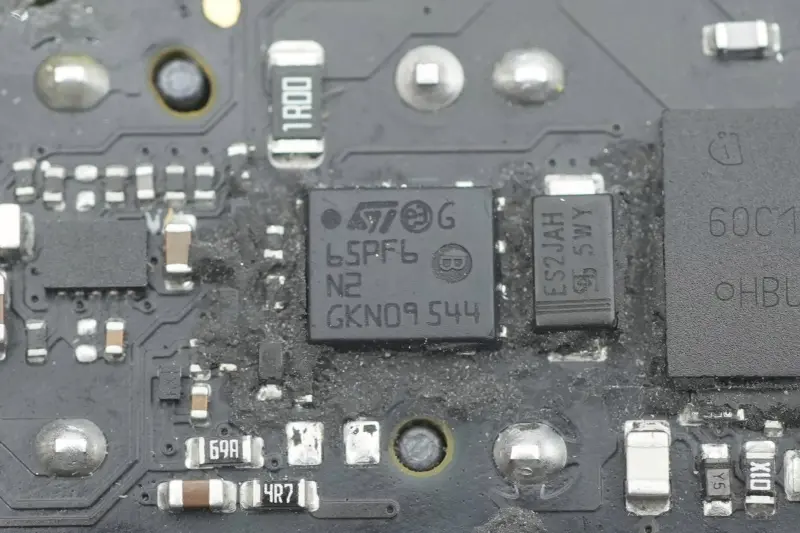

أنبوب MOS آخر من شركة STMicroelectronics، يحمل علامة 65PF6N2، ومعبأ في PowerFLAT 5x6 HV.

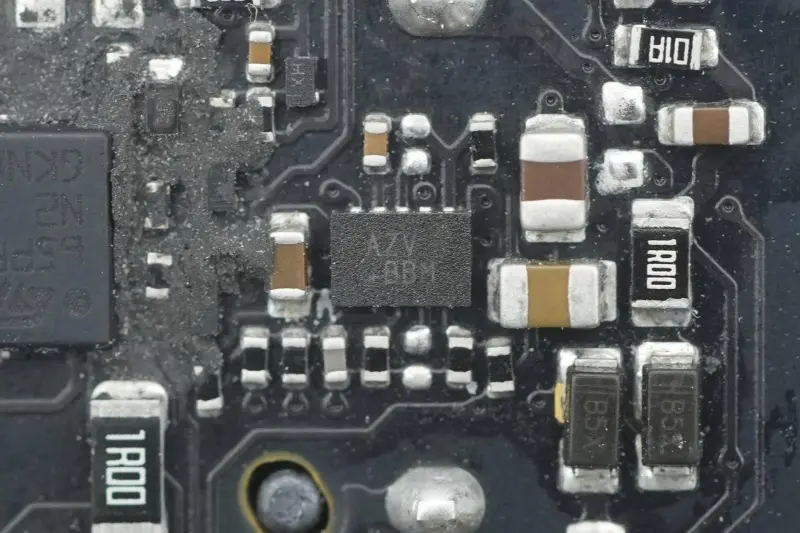

شريحة تحمل علامة AZV.

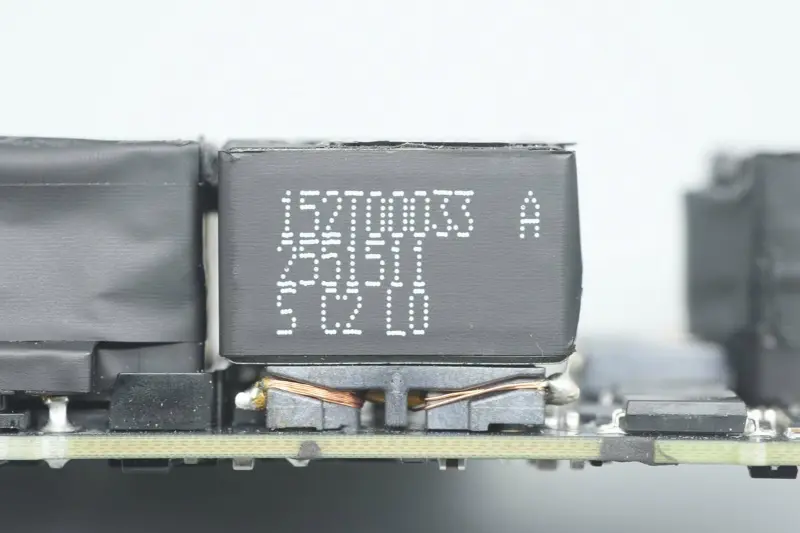

محول تيار للكشف عن تيار الإدخال لمرحلة التنحي.

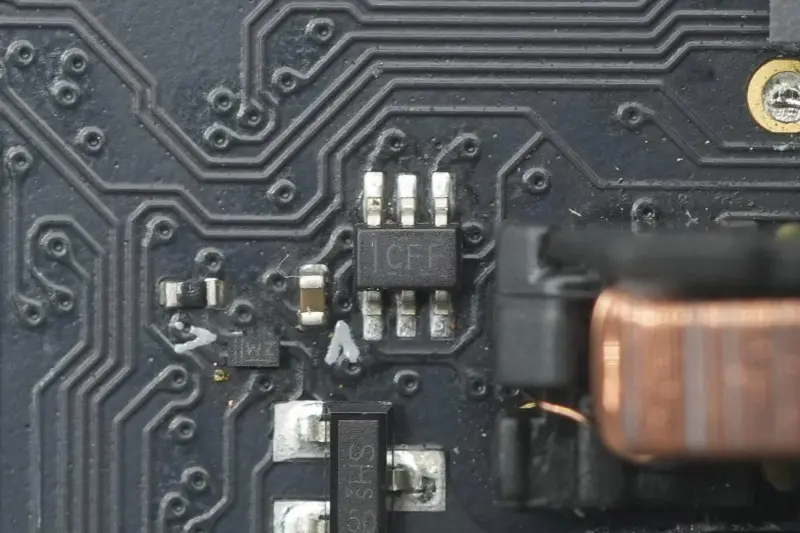

العاكس ثنائي القناة 1.65-5.5 فولت مع مدخل مشغل Schmitt هو من شركة Texas Instruments، يحمل علامة CFF، موديل SN74LVC2G14، ومعبأ في SC70.

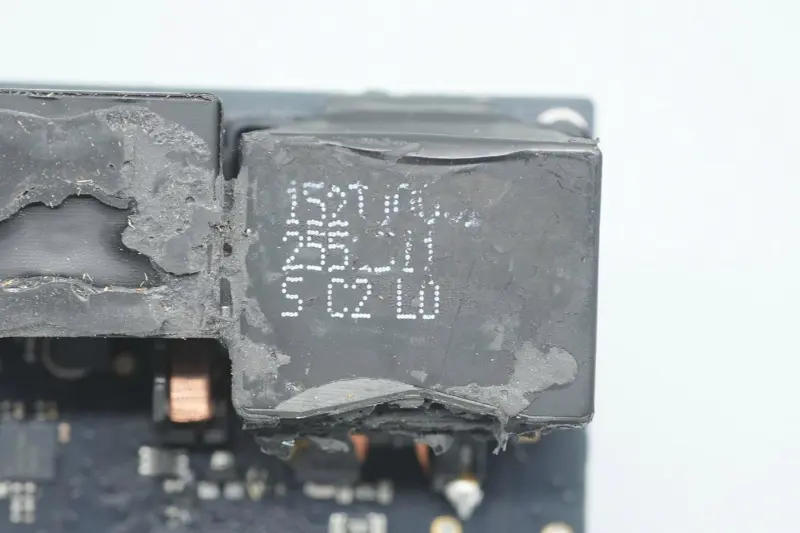

صورة مقربة للمحث التنحي.

يحتوي مكثف مرشح الفيلم الثالث على مواصفات 1μF 450V.

مكثف إمداد الطاقة برقاقة التحكم الرئيسية هو أيضًا من Rubycon، بمواصفات 35V 47μF.

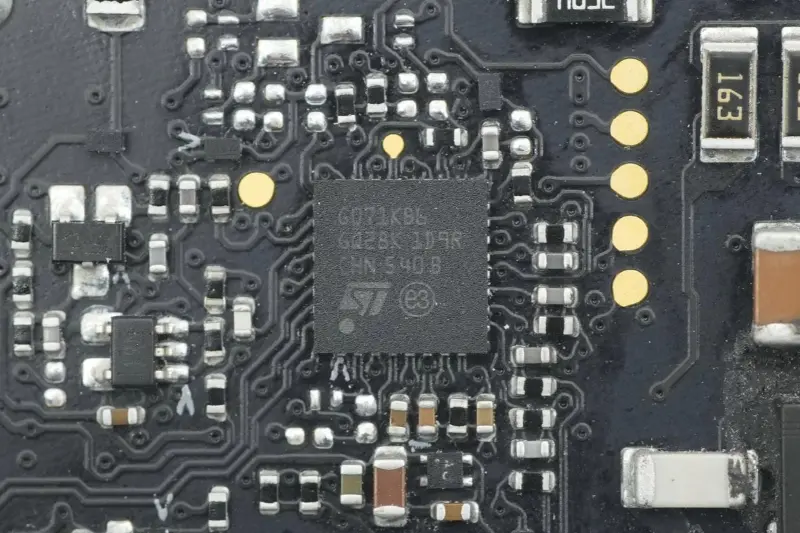

STMicroelectronics STM32G071KB M0 core MCU، فلاش مدمج 128 كيلو، ذاكرة الوصول العشوائي 36 كيلو، التردد الرئيسي 64 ميجا هرتز، معبأ في UFQFPN32، يستخدم للتحكم في المحرك الأساسي لمصدر الطاقة.

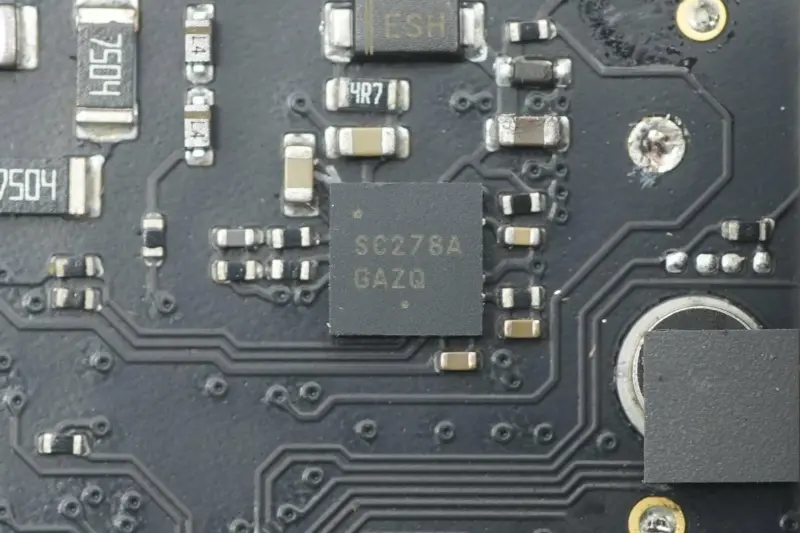

إن برنامج التشغيل لأنبوبي التبديل LLC هو نموذج مخصص من ON Semiconductor، يحمل العلامة SC278A، ومعبأ في DFN‑10.

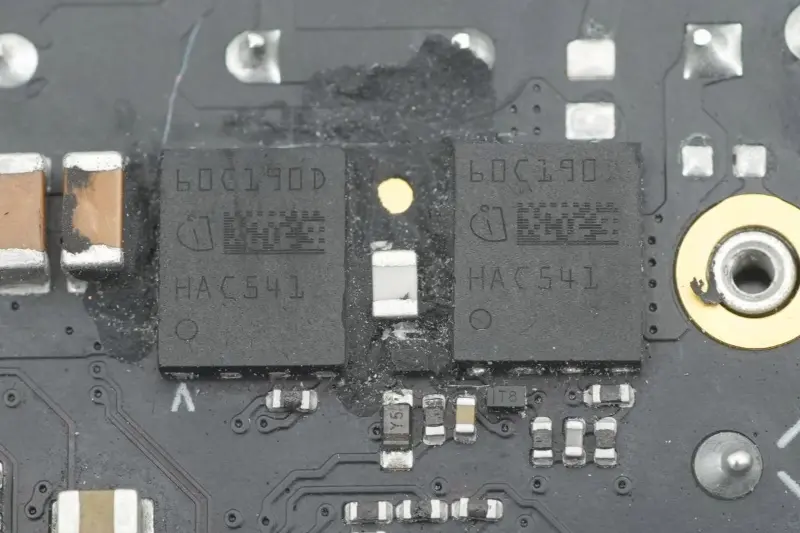

أنبوبا التبديل LLC من شركة Infineon، يحملان علامة 60C190D، موديلات مخصصة لشركة Apple، ومعبأتين في TSON‑8‑6.

المكثفان الرنانان من VISHAY.

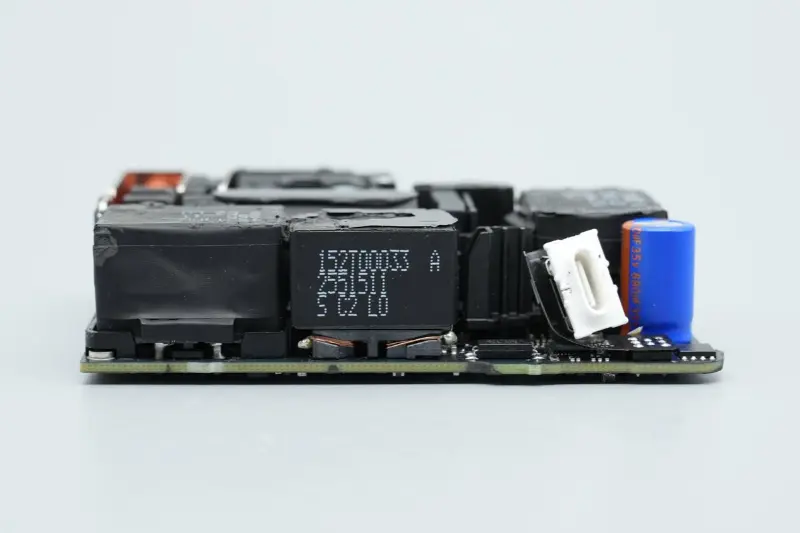

يتم تثبيت محول ومقرنة ضوئية ومكثف مرشح الإخراج ورقاقة البروتوكول وأنبوب التبديل VBUS على جانب واحد من طرف الإخراج.

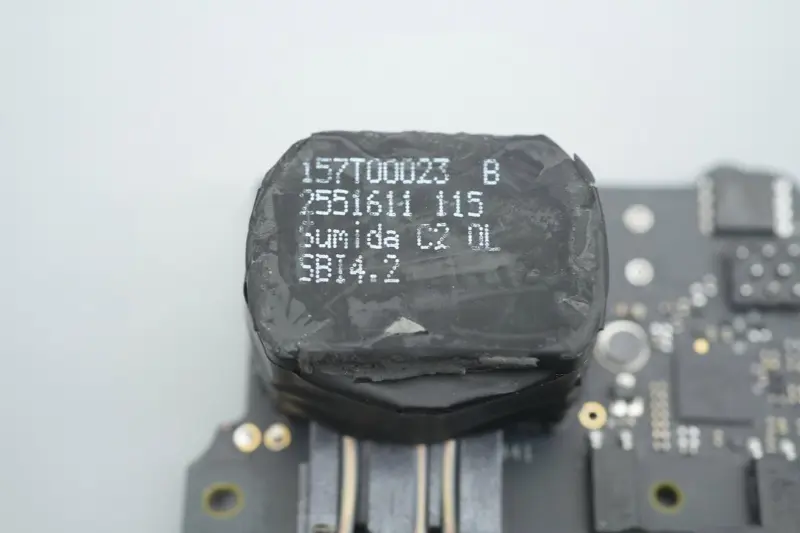

يتم توفير المحول من قبل سوميدا.

يتم استخدام مكثفين Y باللون الأسود لمنع التداخل.

صورة مقربة لاثنين من أجهزة optocouplers المستخدمة لجهد خرج التغذية الراجعة وحماية الدائرة.

صورة مقربة للمكثف Y الثالث.

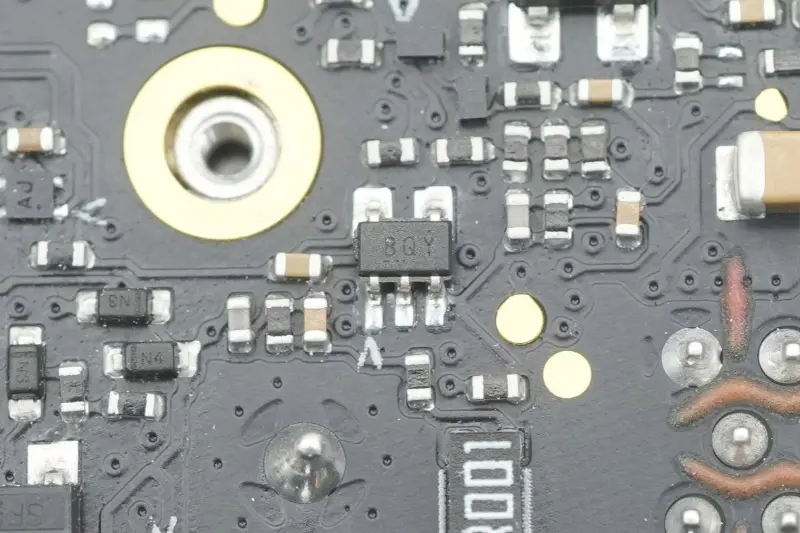

محول تنحى لتشغيل وحدة تحكم التصحيح المتزامن.

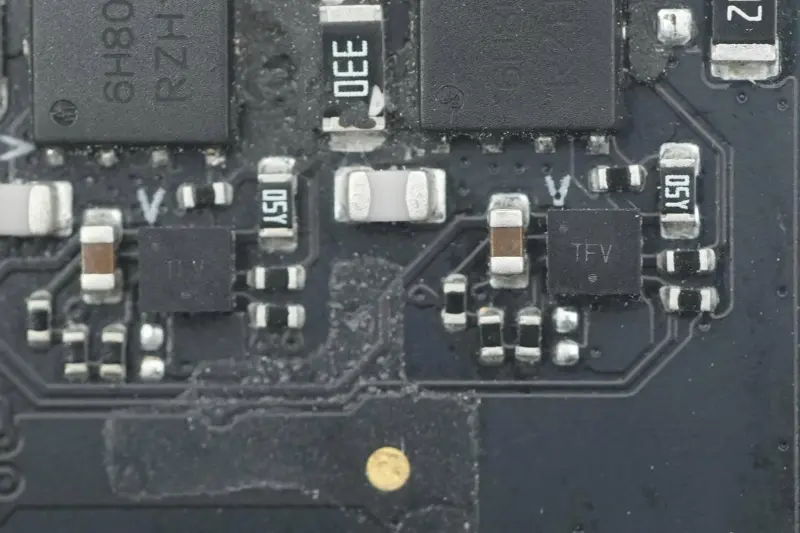

اثنان من وحدات التحكم بالتصحيح المتزامن ذات الطراز المخصص هما من شركة ON Semiconductor، تحمل علامة TFV، ومعبأة في WDFN8.

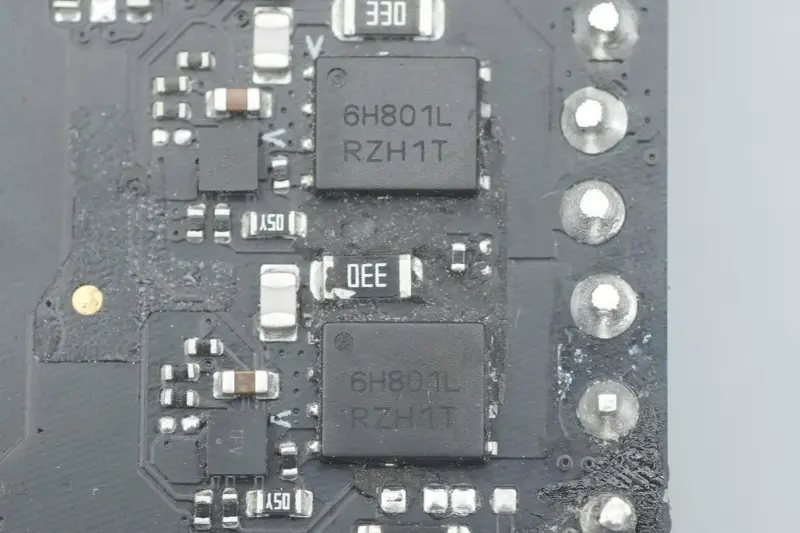

أنبوب المقوم المتزامن هو من ON Semiconductor، موديل NTMFS6H801NL، أنبوب NMOS، يتحمل الجهد 80V، المقاومة 2.7mΩ، ومعبأ في DFN5.

مكثف مرشح الإخراج من Lelon.

مواصفات المكثف هي 35V 680μF.

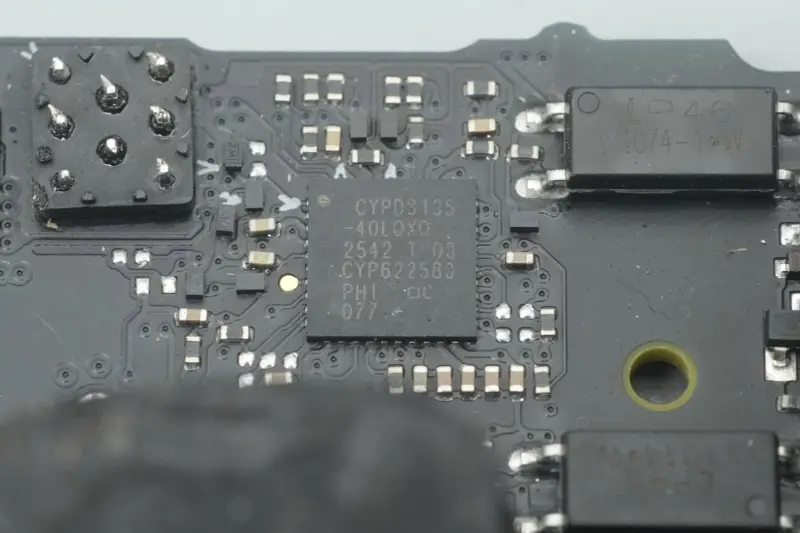

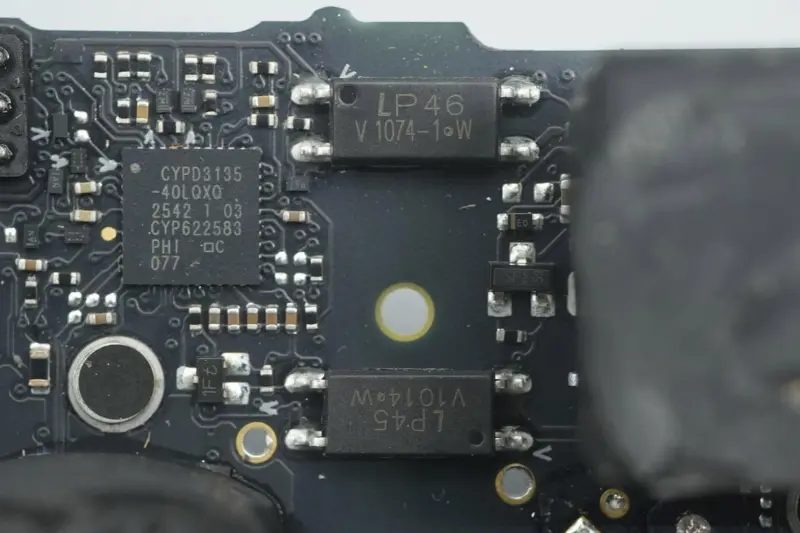

تعتمد شريحة البروتوكول Infineon CYPD3135، وهي أول شريحة بروتوكول USB PD3.1 للشحن السريع في الصناعة، والتي تم تخصيصها بواسطة Apple لـ Infineon.

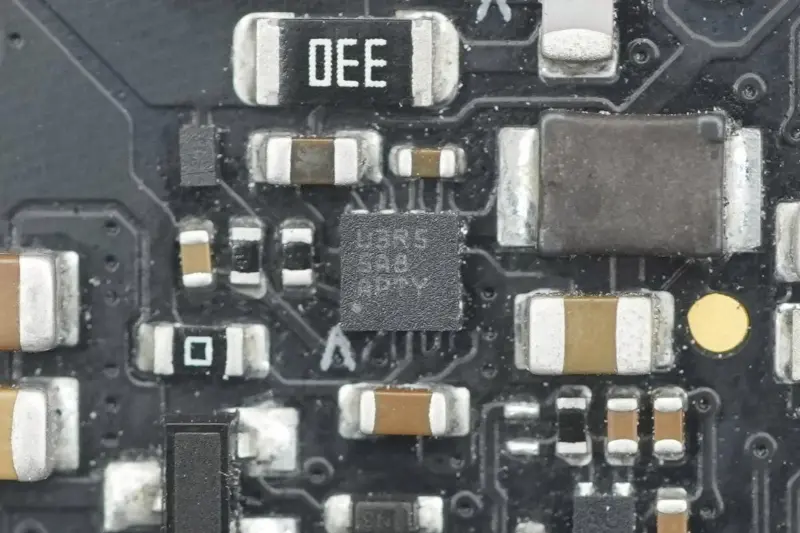

مكبر للصوت للكشف عن الانتاج الحالي.

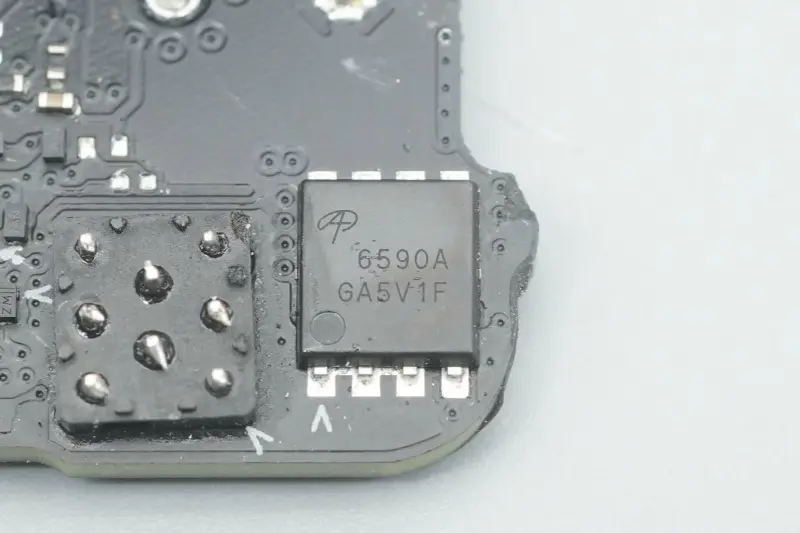

أنبوب تبديل VBUS الناتج هو من AOS، موديل AON6590A، أنبوب NMOS، يتحمل الجهد الكهربي 40V، مقاومة التشغيل 0.99mΩ، ومعبأ في DFN5*6.

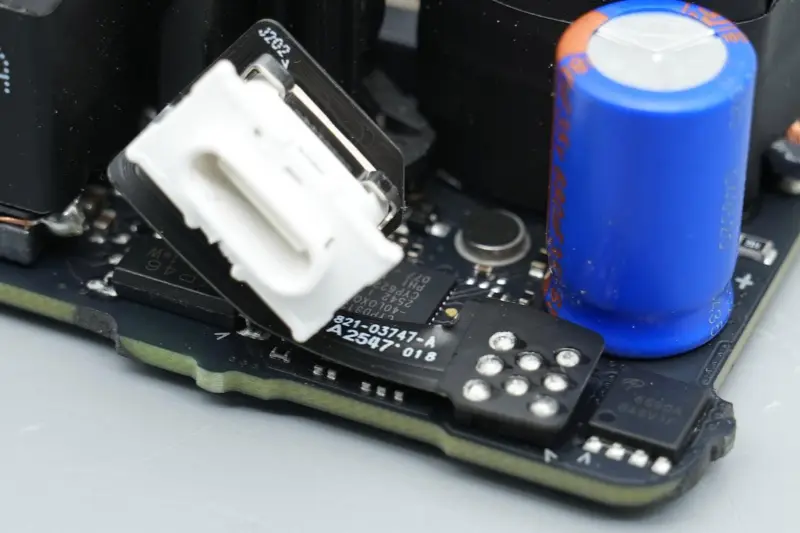

يتم توصيل مقبس منفذ USB-C بلوحة PCB الرئيسية عبر لوحة دائرة مرنة.

صورة مقربة لمقبس منفذ USB-C.

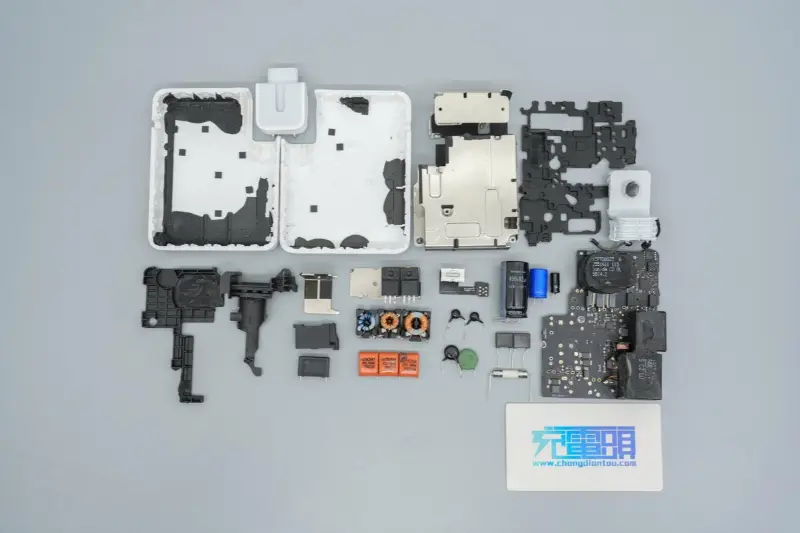

ملخص

يواصل الشاحن السريع الجديد A3607 بقدرة 140 واط من Apple لغة التصميم البسيطة المتسقة من Apple، ويتوافق مظهره العام وحجمه بشكل كبير مع الجيل السابق A2452. ومع ذلك، هناك بعض الاختلافات التفصيلية: تتم إضافة مشبك معدني للتثبيت المساعد إلى فتحة وحدة الدبوس القابلة للفصل.

من حيث الأداء، فبينما يعمل كمصدر طاقة رئيسي لأجهزة الجيل الجديد من Apple، فهو أيضًا متوافق بشكل كبير مع الطرز القديمة السابقة، حيث يوفر شحنًا سريعًا يصل إلى 140 واط PD3.1 للأجهزة.

لا يزال الشاحن يعتمد بنية عالية الكفاءة من PFC + LLC + تنحي متزامن، مع تصميم عام مدمج وتصميم قوي لتبديد الحرارة. فيما يتعلق بالمكونات الأساسية، على أساس أن وحدات التحكم لا تزال شرائح بنفس رقم الجزء من NXP وSTMicroelectronics وON Semiconductor وInfineon، فقد تم توحيد أجهزة الطاقة تقريبًا كمنتجات مخصصة من Infineon، مما يجعل الحل الشامل أكثر كثافة وتخصيصًا، ومن المتوقع تحسين أداء كفاءة الطاقة بشكل أكبر.
